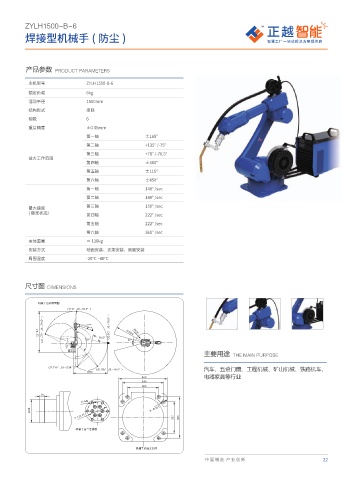

Page 31 - 江苏正越智能设备有限公司（样本）

ZYLH1500-B-6

焊接型机械手 ( 防尘 )

产品参数 PRODUCT PARAMETERS
主机型号 ZYLH1500-B-6
额定负载 6kg
活动半径 1500mm
结构形式 串联
轴数 6
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +135° /-75°
第三轴 +78° /-76.5°
最大工作范围
第四轴 ±360°
第五轴 ±115°
第六轴 ±450°
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 120kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
+ c + c
+ c + c + c + c
c c 3 3
c

c
主要用途 THE MAIN PURPOSE
+ c + c 汽车、五金门窗、工程机械、矿山机械、铁路机车、
+ c + c

电器家具等行业

.
Ÿ Ÿ
1 $ %

ᱦᷜ᝷∁ڜ䔊ᣑప

ᱦᷜ᝷ᏁᏓႵ㷱ప
中国制造·产业创新 22
