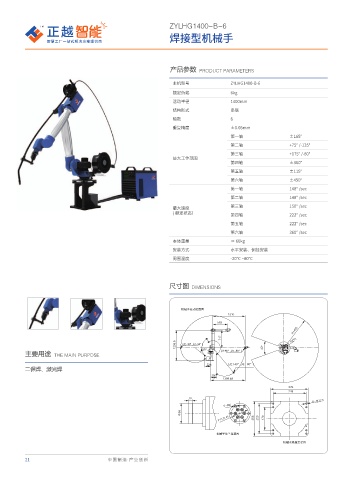

ZYLHG1400-B-6

焊接型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLHG1400-B-6
额定负载 6kg
活动半径 1400mm
结构形式 串联
轴数 6
重复精度 ±0.05mm
第一轴 ±165°
第二轴 +75° /-135°
第三轴 +175° /-80°
最大工作范围
第四轴 ±360°
第五轴 ±115°
第六轴 ±450°
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 60kg
安装方式 水平安装、侧挂安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప

3
3
+ c + c c c
主要用途 THE MAIN PURPOSE + c + c
+ c + c
二保焊、激光焊

Ÿ
.
Ÿ
1 $ %

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప
