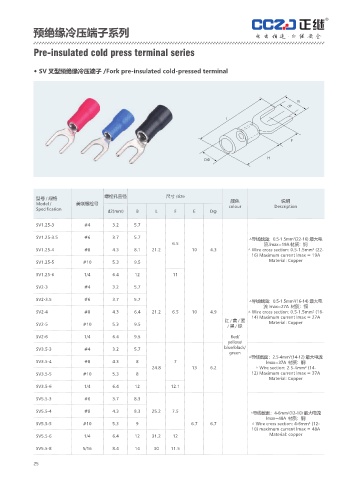

预绝缘冷压端子系列

Pre-insulated cold press terminal series

◆ SV 叉型预绝缘冷压端子 /Fork pre-insulated cold-pressed terminal

#
E
-

'

)
%Ð

型号 / 规格 螺栓孔直径 尺寸 /size 颜色 说明
Model / 美制螺栓号
Specification colour Description
d2(mm) B L F E Dφ

SV1.25-3 #4 3.2 5.7
SV1.25-3.5 #6 3.7 5.7 △导线截面：0.5-1.5mm²(22-16) 最大电
6.5 流 lmax=19A 材质：铜
SV1.25-4 #8 4.3 8.1 21.2 10 4.3 △ Wire cross section: 0.5-1.5mm² (22-
16) Maximum current lmax = 19A
SV1.25-5 #10 5.3 9.5 Material: Copper
SV1.25-6 1/4 6.4 12 11

SV2-3 #4 3.2 5.7
SV2-3.5 #6 3.7 5.7 △导线截面：0.5-1.5mm²(16-14) 最大电
流 lmax=27A 材质：铜
SV2-4 #8 4.3 6.4 21.2 6.5 10 4.9 △ Wire cross section: 0.5-1.5mm² (16-
14) Maximum current lmax = 27A
红 / 黄 / 蓝
SV2-5 #10 5.3 9.5 / 黑 / 绿 Material: Copper
SV2-6 1/4 6.4 9.5 Red/
yellow/
SV3.5-3 #4 3.2 5.7 blue/black/
green
△导线截面：2.5-4mm²(14-12) 最大电流
SV3.5-4 #8 4.3 8 7 lmax=37A 材质：铜
24.8 13 6.2 △ Wire section: 2.5-4mm² (14-
SV3.5-5 #10 5.3 8 12) Maximum current lmax = 37A
Material: Copper
SV3.5-6 1/4 6.4 12 12.1
SV5.5-3 #6 3.7 8.3

SV5.5-4 #8 4.3 8.3 25.2 7.5 △导线截面：4-6mm²(12-10) 最大电流
lmax=48A 材质：铜
SV5.5-5 #10 5.3 9 6.7 6.7 △ Wire cross section: 4-6mm² (12-
10) maximum current lmax = 48A
SV5.5-6 1/4 6.4 12 31.2 12 Material: copper

SV5.5-8 5/16 8.4 14 30 11.5

25
