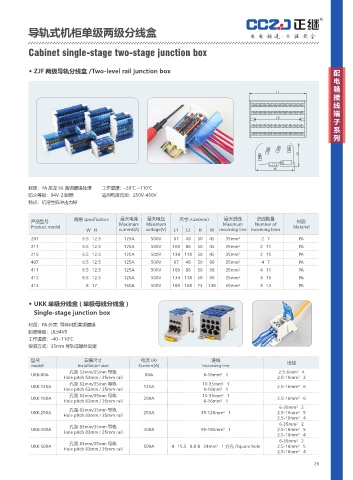

导轨式机柜单级两级分线盒

Cabinet single-stage two-stage junction box

◆ ZJF 两级导轨分线盒 /Two-level rail junction box 配
电
箱
-
接
线
端
-
子
系
列

)

8

材质：PA 尼龙 66 黄铜镀锡处理 工作温度：-30℃ ~110℃
防火等级：94V-2 阻燃 适用电度范围：250V-450V
特点：抗溶性抗冲击力好

产品型号 规格 specification 最大电流 最大电压 尺寸 /size(mm) 最大进线 进线数量 材质
Product model Maximum Maximum Maximum Number of Material
˜
W H current(A) voltage(V) L1 L2 H W incoming line incoming lines
˜
207 6.5˜ 12.5 125A 500V 67 48 50 45 35mm² 2 7 PA
˜
211 6.5˜ 12.5 125A 500V 100 86 50 45 35mm² 2 11 PA
215 6.5˜ 12.5 125A 500V 134 118 50 45 35mm² 2 15 PA
˜
407 6.5˜ 12.5 125A 500V 67 48 50 90 35mm² 4 7 PA
˜
˜
411 6.5˜ 12.5 125A 500V 100 86 50 90 35mm² 4 11 PA
˜
415 6.5˜ 12.5 125A 500V 134 118 50 90 35mm² 4 15 PA
˜
˜
413 8 17 160A 500V 180 168 73 138 50mm² 4 13 PA
◆ UKK 单级分线盒 ( 单极母线分线盒 )
Single-stage junction box
材质：PA 外壳 导体材质黄铜镀锡
阻燃等级：UL94V0
工作温度：-40~110℃
安装方式：35mm 导轨或螺丝固定

型号 安装尺寸 电流 (A) 进线 出线
model Installation size Current(A) Incoming line
˜
孔距 53mm/35mm 导轨 2.5-6mm² 4
˜
UKK-80A 80A 6-16mm² 1
Hole pitch 53mm / 35mm rail 2.5-16mm² 2
˜
孔距 62mm/35mm 导轨 10-35mm² 1
˜
˜
UKK-125A 125A 2.5-16mm² 6
˜
Hole pitch 62mm / 35mm rail 6-16mm² 1
孔距 62mm/35mm 导轨 10-35mm² 1
˜
˜
UKK-160A 200A 2.5-16mm² 6
Hole pitch 62mm / 35mm rail 6-16mm² 1
˜
˜
6-35mm² 2
孔距 83mm/35mm 导轨
˜
˜
UKK-250A 255A 35-120mm² 1 2.5-16mm² 5
Hole pitch 83mm / 35mm rail
˜
2.5-10mm² 4
6-35mm² 2
˜
孔距 83mm/35mm 导轨
˜
˜
UKK-400A 400A 95-185mm² 1 2.5-16mm² 5
Hole pitch 83mm / 35mm rail
2.5-10mm² 4
˜
˜
孔距 83mm/35mm 导轨 6-35mm² 2
˜
˜
UKK-500A 500A 4 15.5˜ 0.8-8 24mm² 1 方孔 /Square hole 2.5-16mm² 5
˜
˜
Hole pitch 83mm / 35mm rail
˜
2.5-10mm² 4
