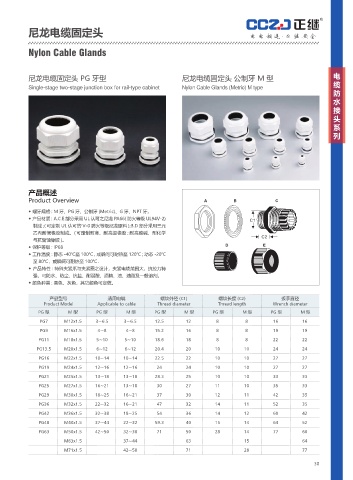

尼龙电缆固定头

Nylon Cable Glands

尼龙电缆固定头 PG 牙型 尼龙电缆固定头 公制牙 M 型 电
Single-stage two-stage junction box for rail-type cabinet Nylon Cable Glands (Metric) M type 缆
防
水
接
头
系
列

产品概述
Product Overview A B C A B C

◆ 螺牙规格 : M 牙、PG 牙、公制牙 (Metric)、G 牙、NPT 牙。
◆ 产品材质 : A.C.E 部分采用 UL 认可之尼龙 PA66( 防火等级 UL94V-2) C1 C1
制成 ;( 可定制 UL 认可的 V-0 防火等级尼龙原料 );B.D 部分采用三元
乙丙耐候橡胶制成。( 可定制耐寒、耐高温橡胶 ; 耐高酸碱、耐化学
C2 C2
与抗腐蚀橡胶 )。
◆ 保护等级 : IP68 D E D E
◆ 工作温度 : 静态 -40℃至 100℃ , 或瞬间可耐热至 120℃ ; 动态 -20℃
至 80℃，或瞬间可耐热至 100℃ .
◆ 产品特性 : 特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特
强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
◆ 颜色种类 : 黑色、灰色，其它颜色可定做。

产品型号 适用电缆 螺纹外径 (C1) 螺纹长度 (C2) 扳手直径
Product Model Applicable to cable Thread diameter Thread length Wrench diameter
PG 型 M 型 PG 型 M 型 PG 型 M 型 PG 型 M 型 PG 型 M 型
PG7 M12x1.5 3~6.5 3~6.5 12.5 12 8 8 16 16
PG9 M16x1.5 4~8 4~8 15.2 16 8 8 19 19
PG11 M18x1.5 5~10 5~10 18.6 18 8 8 22 22
PG13.5 M20x1.5 6~12 6~12 20.4 20 10 10 24 24
PG16 M22x1.5 10~14 10~14 22.5 22 10 10 27 27
PG19 M24x1.5 12~16 12~16 24 24 10 10 27 27
PG21 M25x1.5 13~18 13~18 28.3 25 10 10 33 33
PG25 M27x1.5 16~21 13~18 30 27 11 10 35 33
PG29 M30x1.5 18~25 16~21 37 30 12 11 42 35
PG36 M32x1.5 22~32 16~21 47 32 14 11 52 35
PG42 M36x1.5 32~38 18~25 54 36 14 12 60 42
PG48 M40x1.5 37~44 22~32 59.3 40 15 14 64 52
PG63 M50x1.5 42~50 32~38 71 50 28 14 77 60
M63x1.5 37~44 63 15 64
M71x1.5 42~50 71 28 77
