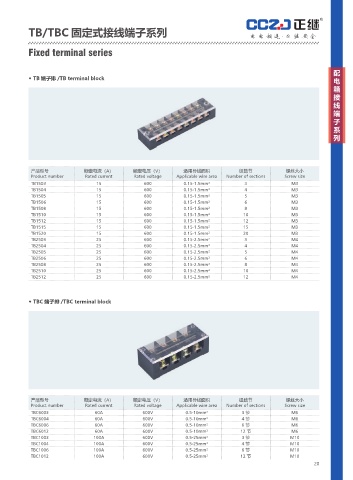

TB/TBC 固定式接线端子系列

Fixed terminal series

配
◆ TB 端子排 /TB terminal block 电
箱
接
线
端
子
系
列

产品型号 额定电流（A） 额定电压（V） 适用导线面积 组数节 螺丝大小
Product number Rated current Rated voltage Applicable wire area Number of sections Screw size
TB1503 15 600 0.15-1.5mm² 3 M3
TB1504 15 600 0.15-1.5mm² 4 M3
TB1505 15 600 0.15-1.5mm² 5 M3
TB1506 15 600 0.15-1.5mm² 6 M3
TB1508 15 600 0.15-1.5mm² 8 M3
TB1510 15 600 0.15-1.5mm² 10 M3
TB1512 15 600 0.15-1.5mm² 12 M3
TB1515 15 600 0.15-1.5mm² 15 M3
TB1520 15 600 0.15-1.5mm² 20 M3
TB2503 25 600 0.15-2.5mm² 3 M4
TB2504 25 600 0.15-2.5mm² 4 M4
TB2505 25 600 0.15-2.5mm² 5 M4
TB2506 25 600 0.15-2.5mm² 6 M4
TB2508 25 600 0.15-2.5mm² 8 M4
TB2510 25 600 0.15-2.5mm² 10 M4
TB2512 25 600 0.15-2.5mm² 12 M4

◆ TBC 端子排 /TBC terminal block

产品型号 额定电流（A） 额定电压（V） 适用导线面积 组数节 螺丝大小
Product number Rated current Rated voltage Applicable wire area Number of sections Screw size
TBC6003 60A 600V 0.5-10mm² 3 节 M6
TBC6004 60A 600V 0.5-10mm² 4 节 M6
TBC6006 60A 600V 0.5-10mm² 6 节 M6
TBC6012 60A 600V 0.5-10mm² 12 节 M6
TBC1003 100A 600V 0.5-25mm² 3 节 M10
TBC1004 100A 600V 0.5-25mm² 4 节 M10
TBC1006 100A 600V 0.5-25mm² 6 节 M10
TBC1012 100A 600V 0.5-25mm² 12 节 M10
20
