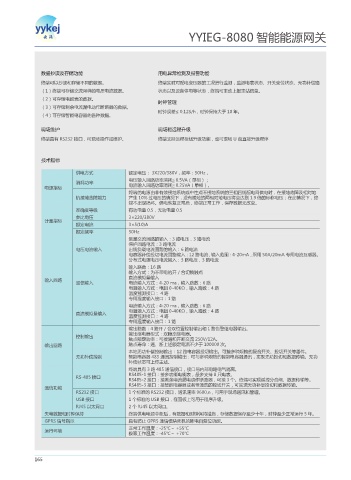

YYIEG-8080 智能能源网关

数据抄读及存储功能 用电异常检测及报警功能
终端可以抄读和存储不同的数据。 终端实时对配电变压器的工况进行监测，监测电表状态、开关变位状态、无功补偿路
（1）终端可存储交流采样的电压电流数据。 状态以及设备停电等状态，终端可主动上报主站信息。
（2）可存储电能表的数据。
时钟管理
（3）可存储剩余电流漏电动作断路器的数据。
时钟误差≤ 0.12S/h，时钟保持大于 10 年。
（4）可存储智能电容器的各种数据。
现场维护 现场和远程升级
终端具有 RS232 接口，可现场操作或维护。 终端支持远程在线升级功能，也可现场 U 盘直接升级程序

技术指标
供电方式 额定电压： 3X220/380V，频率：50Hz，
电压输入回路功率消耗≦ 0.5VA（单相）；
消耗功率 电流输入回路功率消耗≦ 0.25VA（单相）。
电源指标
终端的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地
抗接地故障能力 产生 10% 过电压的情况下，没有接地的两相对地电压将会达到 1.9 倍的标称电压；在此情况下，终
端不出现损坏。供电恢复正常后，终端正常工作，保存数据无改变。
准确度等级 有功电量 0.5，无功电量 0.5
参比电压 3×220/380V
计量指标
额定电流 3×5(10)A
额定频率 50Hz
测量交流回路的输入：3 路电压，3 路电流
保护回路电流：3 路电流
电压电流输入 出线负载电流回路的输入：6 路电流
电容器补偿投切电流回路输入：12 路电流 , 输入范围：4-20mA，采用 50A/20mA 专用电流互感器。
分布式电源电压电流输入：3 路电压，3 路电流
输入路数：16 路
输入方式：为不带电的开／合切换触点
输入回路 直流模拟量输入
遥信输入 电流输入方式：4-20 ma，输入路数：6 路
电阻输入方式：电阻 0-40KΩ，输入路数：4 路
温度监测接口： 4 路
专用湿度输入接口：1 路
电流输入方式：4-20 ma，输入路数：6 路
电阻输入方式：电阻 0-40KΩ，输入路数：4 路
直流模拟量输入 温度监测接口： 4 路
专用湿度输入接口：1 路
输出路数：4 路开／合双位置控制输出和 1 路告警继电器输出。
输出继电器型式：双稳态继电器。
控制输出
触点额定功率：可接通和开断交流 250V/12A。
输出回路 触点寿命：通、断上述额定电流不少于 100000 次。
本地无功补偿控制输出：12 路电容器投切输出。可接多种规格的复合开关、投切开关等器件。
无功补偿控制 智能电容器 485 通讯控制输出：可与多种规格的智能电容器通讯，实现无功投切和数据传输。无功
补偿状态可上传主站。
终端具有 3 路 485 通信接口，接口与内部电路电气隔离。
RS485-1 接口：接多功能电能表，最多支持 8 只电表。
RS-485 接口 RS485-2 接口：接剩余电流漏电动作断路器，可接 3 个。终端可实现遥控分合闸、数据传输等。
RS485-3 接口：接智能电容器或者带通讯的投切开关，可实现无功补偿投切和数据传输。
通信功能
RS232 接口 1 个标准的 RS232 接口，通讯速率 9600,n，可用于现场通讯和管理。
USB 接口 1 个标准的 USB 接口，在面板上可用于程序升级。
RJ45 以太网口 2 个 RJ45 以太网口。
失电数据和时钟保持 终端供电电源中断后，有数据和时钟保持措施，存储数据保存至少十年，时钟至少正常运行 5 年。
GPRS 信号指示 具有防止 GPRS 通信模块死机的断电自复位功能。
运行环境 正常工作温度：-25℃～ +55℃
极限工作温度：-45℃～ +70℃
