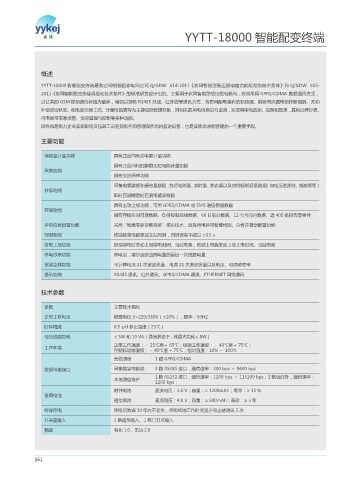

YYTT-18000 智能配变终端

概述

YYTT-18000 智能配变终端是我公司根据国家电网公司 Q/GDW 614-2011《农网智能型低压配电箱功能规范和技术条件》和 Q/GDW 615-
2011《农网智能配变终端规范和技术条件》的标准研发设计出的。主要用于农网智能型低压配电箱内，终端采用 GPRS/CDMA 数据通讯方式，
以公共的 GSM 移动通信网络为载体，辅助以现场 RS485 总线、红外线等通讯方式，将农网配电箱内的断路器、剩余电流漏电动作断路器、无功
补偿投切状态、配电变压器工况、计量电能表等为主要控制管理对象，对相关的用电信息进行监测，实现供用电监测、控制和管理，具有远程抄表、
用电异常信息报警、负荷管理与控制等多种功能。
该终端是电力企业实现配电变压器工况监测和用电管理现代化的首选设备，也是实现需求侧管理的一个重要手段。

主要功能

电能量计量功能 具有正反向有功电能计量功能
具有正反向和四象限无功电能计量功能
采集功能
具有交流采样功能
采集电表数据和遥信量数据，包括电能量、实时量、状态量以及其他智能设备数据（如电压监测仪、谐波表等）
抄表功能
即时召测或定时召测电能表数据

具有主动上报功能，可用 GPRS/CDMA 或 SMS 通信传输数据
存储功能
具有存储实时召测数据、负荷控制曲线数据、60 日的日数据、12 个月的月数据、近 400 条的告警事件
异常信息报警功能 采用“智能专家诊断系统”核心技术，具有用电异常智能检测、分析并自动报警功能
对时功能 终端接受电能表或主站对时，对时误差不超过 ±0.5 s
停电上报功能 终端停电时主动上报停电时间、当前电量；终端上电后主动上报上电时间、当前电量
停电抄表功能 停电后，能抄读到当前电量的最近一次结算电量
谐波监测功能 可计算电压 21 次谐波含量，电流 21 次谐波含量以及电压、电流畸变率
通讯功能 RS485 通讯、红外通讯、GPRS/CDMA 通讯、ETHERNET 网络通讯

技术参数

参数 主要技术指标

正常工作电压 额定电压 3×220/380V（±20%），频率：50HZ
时钟精度 0.5 s/d 参比温度（23℃）
电压线路功耗 ≤ 5W 和 10 VA（通信状态下 , 其最大功耗≤ 8W）
工作环境 正常工作温度：－ 25℃至＋ 65℃；极限工作温度：－ 40℃至＋ 75℃；
存储和运输温度：－ 40℃至＋ 75℃；相对湿度：10% ～ 100%
无线通信 1 路 GPRS/CDMA

数据传输接口 采集数字电能表 3 路 RS485 接口，通信速率：300 bps ～ 9600 bps
1 路 RS232 接口，通信速率：1200 bps ～ 115200 bps；1 路远红外，通信速率：
本地通信维护
1200 bps；
时钟电池 直流电压：3.6 V；容量：≥ 1200mAh；寿命：≥ 15 年
备用电池
通信电池 直流电压：4.8 V；容量：≥ 600mAh；寿命：≥ 5 年

终端停电 停电后数据 10 年内不丢失，停电终端工作时间至少与主站通讯 5 次
开关量输入 5 路遥信输入、1 路门节点输入
精度 有功 1.0，无功 2.0
