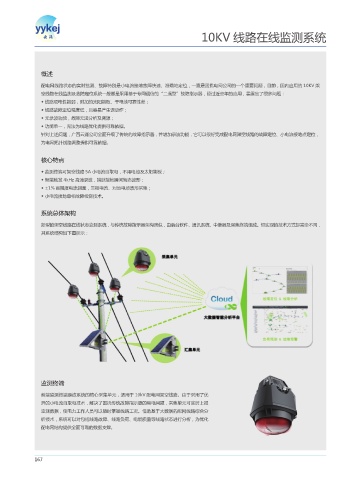

10KV 线路在线监测系统
概述
配电网线路状态的实时监测、故障特别是小电流接地故障快速、准确地定位，一直是困扰电网公司的一个重要问题，目前，国内应用的 10KV 架
空线路在线监测及故障定位系统一般都是采用基于专网通信的“二遥型”故障指示器，经过近些年的应用，暴露出了很多问题：
◆ 线路取电性能弱，附加的太阳能板、干电池可靠性差；
◆ 线路故障定位精度低，且容易产生误动作；
◆ 无录波功能，故障无法分析及溯源；
◆ 功能单一，无法为线路优化提供可靠依据。
针对上述问题，广西云涌公司全面升级了传统的故障指示器，并增加录波功能，它可以很好完成配电网架空线路的故障定位、小电流接地点定位，
为电网拓扑线路调整提供可靠依据。
核心特点
◆ 监测终端可架空线路 5A 小电流自取电，不用电池及太阳能板；
◆ 智能触发 4kHz 高速录波，捕获接地瞬间暂态波形；
◆ ±1% 高精度电流测量，三相电流、对地电场波形采集；
◆ 小电流接地单相故障检测技术。
系统总体架构
新型的架空线路在线状态监测系统，与传统故障指示器架构类似，由后台软件、通讯系统、中继器及采集终端组成。但实现的技术方式却完全不同，
其系统结构如下图所示：
监测终端
前端监测终端是该系统的核心采集单元，适用于 10kV 配电网架空线路。由于采用了优
异的小电流自取电技术，解决了困扰传统故障指示器的用电问题，采集单元可实时上报
监测数据，使电力工作人员可以随时掌握线路工况。借助基于大数据的配网线路综合分
析技术，系统可以对包括线路故障、线路负荷、电能质量等线路状态进行分析，为优化
配电网结构提供全面可靠的数据支撑。
