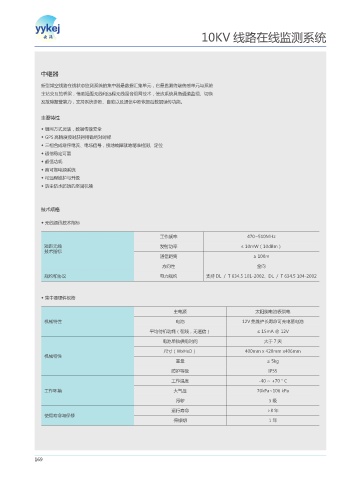

10KV 线路在线监测系统

中继器

新型架空线路在线状态监测系统的集中器是数据汇集单元，它是监测终端传感单元与系统
主站交互的桥梁，借助短距无线和远程无线混合组网技术，使该系统具备通道监视、切换
及故障报警能力，支持系统诊断、自愈以及通信中断恢复后数据续传功能。

主要特性
◆ 组网方式灵活，数据传输安全
◆ GPS 高精度授时获得精确绝对时标
◆ 三相合成零序电流、电场信号，接地故障就地精准检测、定位
◆ 通信稳定可靠
◆ 超低功耗
◆ 高可靠电源系统
◆ 可远程维护与升级
◆ 防尘防水防锈的坚固机箱

技术规格

◆ 无线通讯技术指标

工作频率 470~510MHz
短距无线 发射功率 ≤ 10mW（10dBm）
技术指标
通信距离 ≥ 100m
方向性 全向

规约和协议 电力规约 支持 DL ／ T 634.5 101-2002、DL ／ T 634.5 104-2002

◆ 集中器硬件规格

主电源 太阳能电池板供电
机械特性 电池 12V 免维护长寿命可充电蓄电池
平均待机功耗（在线，无通信） ≤ 15mA @ 12V

电池单独供电时间 大于7天
尺寸（WxHxD） 400mm x 420mm x406mm
机械特性
重量 ≤ 5kg
防护等级 IP55
工作温度 -40 ~ +70 ° C
工作环境 大气压 70kPa~106 kPa
污秽 5级

运行寿命 >8 年
使用寿命与保修
保修期 1 年
