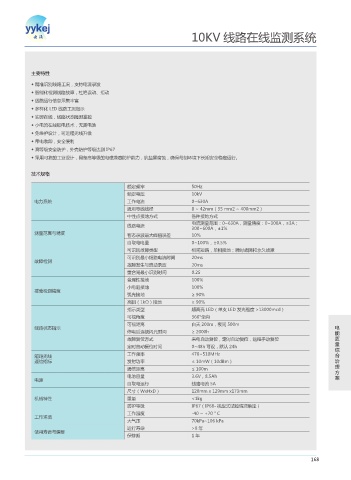

10KV 线路在线监测系统

主要特性

◆ 精准识别线路工况，支持电流录波
◆ 智能化检测线路故障，杜绝误动、拒动
◆ 线路运行信息采集丰富
◆ 多样化 LED 线路工况指示
◆ 实时在线，线路状态随时掌控
◆ 小电流在线取电技术，无需电池
◆ 免维护设计，可远程无线升级
◆ 带电装卸，安全便利
◆ 高等级安全防护，外壳防护等级达到 IP67
◆ 采用可靠的工业设计，具备高等级的电磁兼容防护能力，抗盐雾腐蚀，确保苛刻环境下长期安全稳定运行。

技术规格

额定频率 50Hz
额定电压 10kV
电力系统 工作电流 0~630A
适用导线线径 8 ~ 42mm（35 mm2 ~ 400mm2）
中性点接地方式 各种接地方式
电流测量范围：0~630A，测量精度：0~300A，±3A；
线路电流 300~600A，±1%
测量范围与精度 暂态录波最大峰值误差 10%
自取电电量 0~100%，±0.5%
可识别故障类型 相间短路，单相接地；瞬时故障和永久故障
可识别最小短路电流时间 20ms
故障检测
故障发生与启动录波 20ms
重合闸最小识别时间 0.2S
金属性接地 100%
小电阻接地 100%
接地检测精度
弧光接地 ≥ 90%
高阻（1kΩ）接地 ≥ 90%
指示类型 超高亮 LED（单支 LED 发光强度 >13000mcd）
可视角度 360°全向
可视距离 白天 200m，夜间 500m
线路状态指示 电
停电后连续闪光时间 ≥ 2000h 能
故障复位方式 来电自动复位，定时自动复位，远程手动复位 质
定时自动复位时间 0~48h 可设，默认 24h 量
综
短距无线 工作频率 470~510MHz 合
通信指标 发射功率 ≤ 10mW（10dBm） 治
通信距离 ≤ 100m 理
方
电池容量 3.6V，8.5Ah 案
电源
自取电运行 线路电流 5A
尺寸（WxHxD） 120mm x 129mm x173mm
机械特性 重量 <1kg
防护等级 IP67（IP68- 视型式试验情况确定）
工作温度 -40 ~ +70 ° C
工作环境
大气压 70kPa~106 kPa
运行寿命 >8 年
使用寿命与保修
保修期 1 年

168
