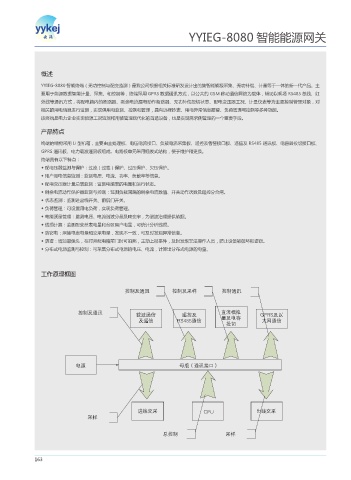

YYIEG-8080 智能能源网关

概述

YYIEG-8080 智能终端（无功控制与配变监测）是我公司根据相关标准研发设计出的集智能能源采集、无功补偿、计量等于一体的新一代产品。主
要用于能源数据智能计量、采集、和控制等，终端采用 GPRS 数据通讯方式，以公共的 GSM 移动通信网络为载体，辅助以现场 RS485 总线、红
外线等通讯方式，将配电箱内的断路器、剩余电流漏电动作断路器、无功补偿投切状态、配电变压器工况、计量仪表等为主要控制管理对象，对
相关的用电信息进行监测，实现供用电监测、控制和管理，具有远程抄表、用电异常信息报警、负荷管理与控制等多种功能。
该终端是电力企业实现能源工况监测和用能管理现代化的首选设备，也是实现需求侧管理的一个重要手段。
产品特点

终端的结构采用 U 型机箱，主要由主处理板、电压电流接口、负载电流采集板、遥控及告警接口板、遥信及 RS485 通讯板、电容器投切接口板、
GPRS 通讯板、电力载波通讯板组成。电路板单元采用插拔式结构，便于维护和更换。
终端具有以下特点：
◆ 配电压器监测与保护：过流（过载）保护、过压保护、欠压保护。
◆ 用户用电信息监测：监测电压、电流、功率、负载率等信息。
◆ 配电变压器计量总表监测：监测电能表的电量和运行状态。
◆ 剩余电流动作保护器监测与控制：监测负载回路的剩余电流数值、开关动作次数及遥控分合闸。
◆ 状态监测：监测进出线开关、前后门开关。
◆ 负荷管理：可设置用电负荷，实现负荷管理。
◆ 电能质量管理：监测电压、电流谐波分量及畸变率，为谐波治理提供依据。
◆ 线损计算：监测配变总表电量和台区用户电量，可统计分析线损。
◆ 防窃电：采集电表电量和交采电量，发现不一致，可及时发现异常信息。
◆ 防盗：增加摄像头，在打开配电箱前门时可拍照，主动上报事件，及时发现非法操作人员，防止设备被破坏和盗窃。
◆ 分布式电源监测与控制：可采集分布式电源的电压、电流，计算出分布式电源的电量。

工作原理框图

控制及通讯 控制及采样 控制通讯

控制及通讯 直流模拟
载波通信 遥控及 量及电容 GPRS及以
及遥信 RS485通信 太网通信
投切

电源 母版（通讯接口）

进线交采 CPU 出线交采
采样

总控制 采样
