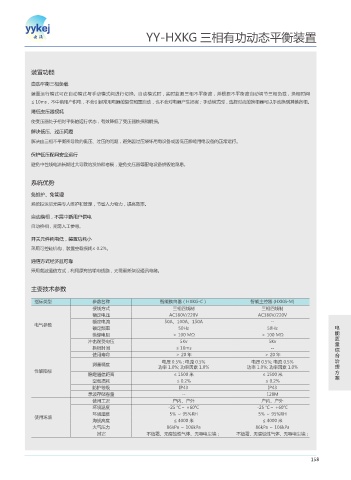

YY-HXKG 三相有功动态平衡装置
装置功能
自动平衡三相负载
装置运行模式可在自动模式与手动模式间进行切换。自动模式时，实时监测三相不平衡度，并根据不平衡度自动调节三相负载，换相时间
≤ 10ms，不中断用户供电，不会引起常用电器的复位和重启动，也不会对电器产生损害；手动模式时，选择对应的换相器可以手动换到其他各相。
降低变压器损耗
使变压器处于相对平衡的运行状态，有效降低了变压器铁损和铜损。
解决低压、过压问题
解决由三相不平衡所导致的低压、过压的问题，避免因过压烧坏用电设备或因低压影响用电设备的正常运行。
保护低压配网安全运行
避免中性线电流长期过大导致的发热和老损，避免变压器等配电设备烧毁的隐患。
系统优势
免维护、免管理
系统投运后无需专人维护和管理，节省人力物力，提高效率。
自动换相，不需中断用户供电
自动换相，无需人工参与。
开关元件耗电低，装置功耗小
采用可控硅机构，装置空载损耗≤ 0.2%。
通信方式经济且可靠
采用载波通信方式，利用原有的输电线路，无需重新架设通讯电缆。
主要技术参数
指标类型 参数名称 智能换向器（HXKG-C） 智能主控器 (HXKG-M)
接线方式 三相四线制 三相四线制
额定电压 AC380V/220V AC380V/220V
额定电流 50A、100A、150A --
电气参数
额定频率 50Hz 50Hz 电
绝缘电阻 ＞ 100 MΩ ＞ 100 MΩ 能
冲击耐受电压 5Kv 5Kv 质
量
换相时间 ≤ 10ms -- 综
使用寿命 ＞20年 ＞20年 合
电压 0.5% ; 电流 0.5%
电压 0.5%; 电流 0.5%
测量精度 功率 1.0%; 功率因素 1.0% 功率 1.0%; 功率因素 1.0% 治
理
性能指标 方
稳定通信距离 ≤ 1500 米 ≤ 1500 米 案
空载损耗 ≤ 0.2% ≤ 0.2%
防护等级 IP43 IP43
录波存储容量 -- 128M
使用工况 户内、户外 户内、户外
环境温度 -25 ℃～ +60℃ -25 ℃～ +60℃
环境湿度 5% ～ 95%RH 5% ～ 95%RH
使用环境
海拔高度 ≤ 4000 米 ≤ 4000 米
大气压力 86kPa ～ 106kPa 86kPa ～ 106kPa
其它 不结霜、无腐蚀性气体、无导电尘埃； 不结霜、无腐蚀性气体、无导电尘埃；
