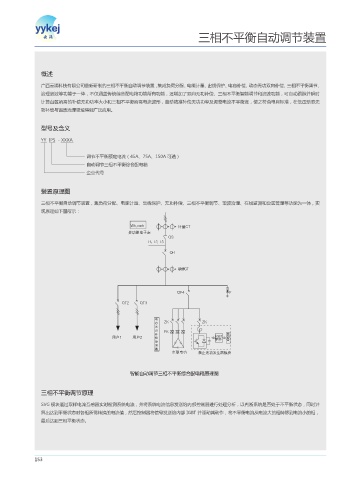

三相不平衡自动调节装置

概述

广西云涌科技有限公司最新研制的三相不平衡自动调节装置，集成负荷分配、电能计量、出线保护、电容补偿、动态无功双向补偿、三相不平衡调节、
治理谐波等功能于一体，不仅涵盖传统综合配电箱功能所有功能，还增加了双向无功补偿、三相不平衡智能调节和滤波功能，可自动跟踪并瞬时
计算台区所需的补偿无功功率大小和三相不平衡所需电流波形，自动精准补偿无功功率及调整电流不平衡度，使之符合电网标准，在低压动态无
功补偿与谐波治理领域得到广泛应用。

型号及含义
YY IPS - XXXA

调节不平衡额定电流（45A、75A、150A 可选）
自动调节三相不平衡综合配电箱
企业代号

装置原理图

三相不平衡自动调节装置，集负荷分配、电能计量、出线保护、无功补偿、三相不平衡调节、谐波治理、在线监测和台区管理等功能为一体，实
现原理如下图所示：

8I WBSI ᝟᧙$5
ܲҩᑞႂߔᛪ
24
- Ὃ- Ὃ-
2'

Ԩಧ$5

2' '

2' 2'

ႂ
ࠓ ;, ;,
௃
ҩ ',
ᛩ ଌ
ၸਖ਼ ၸ ਖ਼ ϩ *(#5 ҃
᯵Ү
ଌ ٧
҃
٧
˘ᐎႂࠓ ሄൢ௃ҩԦၶ٧ഴڰ
智能自动调节三相不平衡综合配电箱原理图

三相不平衡调节原理
SVG 模块通过取样电流互感器实时检测系统电流，并将系统电流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计
算出达到平衡状态时各相所需转换的电流值，然后控制器将信号发送给内部 IGBT 并驱动其动作，将不平衡电流从电流大的相转移到电流小的相，
最后达到三相平衡状态。
