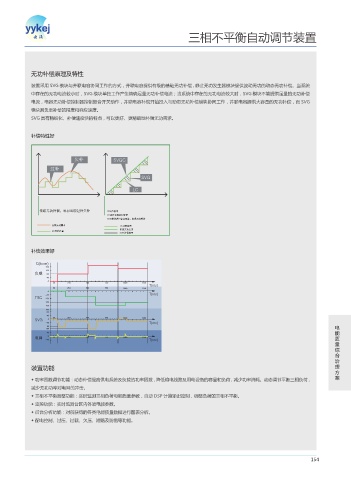

三相不平衡自动调节装置

无功补偿原理及特性

装置采用 SVG 模块与并联电容协同工作的方式，并联电容提供有级的基础无功补偿 , 静止无功发生器模块提供波动无功的动态无功补偿。当系统
中存在的无功电流较小时，SVG 模块单独工作产生精确足量无功补偿电流；当系统中存在的无功电流较大时，SVG 模块不能提供足量的无功补偿
电流，电容无功补偿控制器控制复合开关动作，并联电容补偿开始投入与动态无功补偿模块协同工作，并联电容提供大容量的无功补偿，而 SVG
模块则负责补偿的精度和响应速度。
SVG 具有精细化、补偿速度快的特点，可以更好、更精确地补偿无功需求。

补偿特性好

൑ᛩ 47($
᣾ᛩ
47(
-$

͛ፑ௃ҩᛩϩὋࠓ௛Ѣဗ᣾ᛩ൑ᛩ 47(ழ಴˖
-$ᤈᛠథጞઅѬᛩϩ
47(ഴڰᤈᛠᄮཁ᜷ᄥὋࠃဗ௃ጞഴڰ
᠆ᣑ௃ҩᭉය -$ᛩϩࠓ᧙
ጆፑ௃ҩᭉය
-$ᛩϩࠓ᧙
47(ᛩϩࠓ᧙
补偿效果好

2 LWBS

᠆ᣑ

5 NT

5 NT
54$

47(
5 NT
电

能

ႂᎩ 质
5 NT
量
综
合
治
装置功能 理
方
◆ 功率因数调节功能：动态补偿提高供电系统及负载的功率因数 , 降低输电线路及用电设备的容量和负荷 , 减少功率消耗。动态调节平衡三相负荷 , 案
减少无功功率对电网的冲击。
◆ 三相不平衡调整功能：实时监测三相负荷电能质量参数，自动 DSP 计算输出控制，调整负荷的三相不平衡。
◆ 监控功能：实时监测台区内各项电能参数。
◆ 后台分析功能：对所获得的各类电能质量数据进行图表分析。
◆ 配电控制、过压、过载、欠压、短路及防雷等功能。
