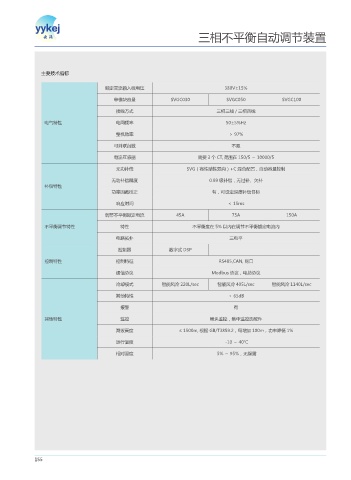

三相不平衡自动调节装置

主要技术指标

额定交流输入线电压 380V±15%

单模块容量 SVGC030 SVGC050 SVGC100
接线方式 三相三线 / 三相四线

电气特性 电网频率 50±5%Hz
整机效率 ＞ 97%

可并联台数 不限
电流互感器 需要 3 个 CT, 范围在 150/5 ～ 10000/5

无功补偿 SVG（容性感性双向）+C 混合配置，自动容量控制
无功补偿精度 0.99 级补偿，无过补、欠补
补偿特性
功率因数校正 有，可设定深度补偿目标
响应时间 ＜ 15ms

调节不平衡额定电流 45A 75A 150A
不平衡调节特性 特性 不平衡度在 5% 以内在调节不平衡额定电流内
电路拓扑 三电平

控制器 数字式 DSP

控制特性 控制特征 RS485,CAN, 网口
通信协议 Modbus 协议，电总协议
冷却模式 智能风冷 220L/sec 智能风冷 405L/sec 智能风冷 1140L/sec

其他特性 ﹤ 65dB
报警 有

其他特性 监控 模块监控，集中监控选配件
海拔高度 ≤ 1500m, 根据 GB/T3859.2，每增加 100m，功率降低 1%

运行温度 -10 ～ 40℃
相对湿度 5% ～ 95%，无凝露
