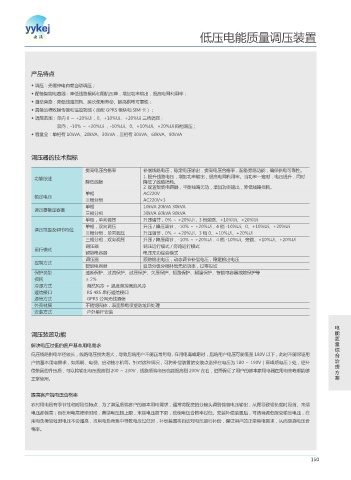

低压电能质量调压装置

产品特点

◆ 调压：无需停电有载自动调压；
◆ 配备智能电容器：降低线路损耗和阻抗压降，增加功率输出，提高电网利用率；
◆ 自动旁路：降低线路损耗、延长使用寿命、提高供电可靠性；
◆ 具备远程收据传输和监控功能（须配 GPRS 模块和 SIM 卡）；
◆ 调压范围：单向 0 ～ +20%Ui，0、+10%Ui、+20%Ui 三档调压；
双向，-10% ～ +20%Ui ，-10%Ui、0、+10%Ui、+20%Ui 四档调压；
◆ 容量全：单相有 10kVA、20kVA、30kVA，三相有 30kVA、60kVA、90kVA

调压器的技术指标

提高电压合格率 补偿线路电压，稳定电压输出，提高电压合格率，配备旁路功能，确保供电可靠性。
功能综述 1. 提升线路电压，增加功率输出，提高电网利用率。当功率一定时，电压提升，同时
降低线损 降低了线路损耗。
2. 配置智能电容器，平衡线路无功，增加功率输出，降低线路损耗。
单相 AC220V
额定电压
三相分相 AC220V×3
单相 10kVA 20kVA 30kVA
调压器额定容量
三相分相 30kVA 60kVA 90kVA
单相，单向调压 升压调节，0% ～ +20%Ui，3 档旁路、+10%Ui、+20%Ui
单相，双向调压 升压 / 降压调节，-10% ～ +20%Ui，4 档 -10%Ui、0、+10%Ui、+20%Ui
调压范围及调节档位
三相分相，单向调压 升压调节，0% ～ +20%Ui、3 档 0、+10%Ui、+20%Ui
三相分相，双向调压 升压 / 降压调节，-10% ～ +20%Ui，4 档 -10%Ui、旁路、+10%Ui、+20%Ui
调压器 调压运行模式 / 旁路运行模式
运行模式
智能电容器 电压无功综合模式
调压器 跟踪输出电压，动态调节补偿电压，稳定输出电压
控制方式
智能电容器 自动分级分相补偿无功功率，过零投切
保护类型 速断保护、过流保护、过压保护、欠压保护、短路保护、超温保护、智能电容器故障保护等
损耗 ≤ 2%
冷却方式 自然风冷 ＋ 温度自控强迫风冷
通信接口 RS 485 串行通信接口
通信方式 GPRS 公网无线通信
外壳材质 不锈钢壳体，表面静电喷塑防炫目处理
安装方式 户外单杆安装

电
调压装置功能 能
质
解决电压过低的客户基本用电需求 量
综
低压线路供电半径较长，线路电压损失增大，导致后端用户不能正常用电 , 在用电高峰期时，后端用户电压可能低至 180V 以下，此时不能保证用 合
户的基本用电需求，如照明、电视、启动抽水机等。针对这种情况，可将补偿装置的安装点选择在电压为 180 ～ 190V（高峰期电压）处，经补 治
理
偿装置的升压后，可以将输出电压提高到 200 ～ 230V，线路后端电压也能提高到 200V 左右，进而保证了用户的基本家用电器在用电高峰期能够 方
正常使用。 案

提高客户端电压合格率
农村用电具有季节性和时段性特点，为了满足后端客户的基本用电需求，通常将配变的分接头调到偏高电压输出，从而导致轻负载时段首、末端
电压都偏高；而在用电高峰期时段，首端电压超上限，末端电压超下限，致使电压合格率过低。安装补偿装置后，可适当调低配变输出电压，在
用电负荷较轻时电压不会超高，当用电负荷集中导致电压过低时，补偿装置将自动对电压进行补偿，保证用户的正常用电需求，从而提高电压合
格率。
