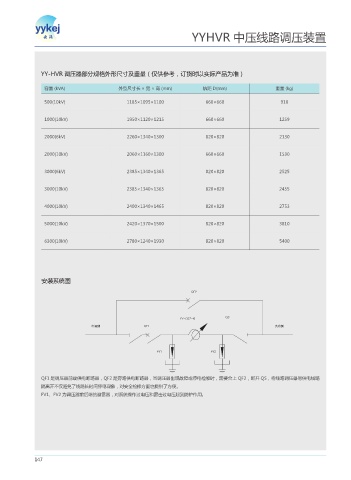

YYHVR 中压线路调压装置
YY-HVR 调压器部分规格外形尺寸及重量（仅供参考，订货时以实际产品为准）
容量 (kVA) 外型尺寸长 × 宽 × 高 (mm) 轨距 D(mm) 重量 (kg)
500(10kV) 1185×1095×1100 660×660 910
1000(10kV) 1950×1120×1215 660×660 1259
2000(6kV) 2260×1340×1300 820×820 2130
2000(10kV) 2060×1160×1300 660×660 1530
3000(6kV) 2385×1340×1365 820×820 2525
3000(10kV) 2385×1340×1365 820×820 2455
4000(10kV) 2400×1340×1465 820×820 2753
5000(10kV) 2420×1370×1500 820×820 3810
6300(10kV) 2780×1240×1930 820×820 5400
安装系统图
2'
24
:: 04; 9-
ႂຸΞ 2' ᠆ᕲΞ
'7 '7
QF1 是调压器前端供电断路器，QF2 是旁路供电断路器，当调压器出现故障或停电检修时，需要合上 QF2，断开 QS，将线路调压器与供电线路
隔离开不仅避免了线路长时间停电现象，对安全检修方面也提供了方便。
FV1、FV2 为调压器前后端的避雷器，对系统操作过电压和雷击过电压起到防护作用。
147
