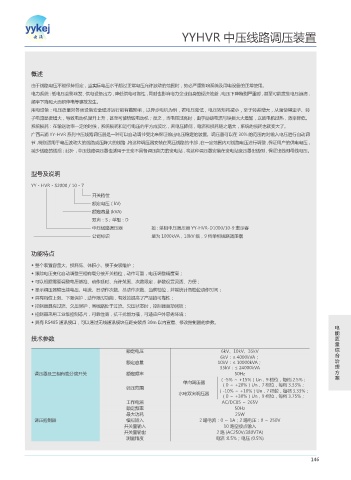

YYHVR 中压线路调压装置

概述

由于线路电压不能保持恒定，当实际电压水平超过正常电压允许波动的范围时，势必严重影响系统及用电设备的正常使用。
电力系统：低电压会影响发、供电设备出力，降低供电可靠性，同时也影响电力企业自身的经济效益，电压下降特别严重时，甚至可能发生电压崩溃，
频率下降和大面积停电等事故发生。
用电设备：电压质量对各类设备安全经济运行都有着影响，以异步电机为例，若电压降低，电压转矩将减小，至于转差增大，从面使得定子、转
子电流显著增大，导致电动机温升上升，甚至可能烧毁电动机；反之，当电压过高时，由于励磙电流与铁损大大增加，以致电机过热，效率降低。
系统损耗：在输送功率一定的时候，系统损耗和运行电压的平方成反比，若电压降低，电流和损耗随之增大，系统的损耗也就变大了。
广西云涌 YY-HVR 系列中压线路调压器是一种可以自动调节变比来保证输出电压稳定的装置。调压器可以在 30% 的范围内对输入电压进行自动调
节，特别适用于电压波动大的线路或压降大的线路，将这种调压器安装在高压线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，
减少线路的线损；此外，中压线路调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。

型号及说明

YY - HVR - S2000 / 10 - 7
开关档位
额定电压（kV)
额定容量 (kVA)
双向：S；单相：D
中压线路调压器 如 : 单相中压调压器 YY-HVR-D1000/10-9 表示容
公司标识 量为 1000kVA，10kV 级，9 档单相线路调压器

功能特点
◆ 整个装置容量大、损耗低、体积小、便于安装维护；
◆ 跟踪电压变化自动调整三相有载分接开关档位，动作可靠，电压调整精度高；
◆ 可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便；
◆ 显示调压器输出端电压、电流、日动作次数、总动作次数、当前档位，并能统计各档位动作时间；
◆ 具有档位上限、下限保护，动作限时功能，有效的提高了产品的可靠性；
◆ 控制器具有过流、欠压保护，当线路处于过流、欠压状态时，控制器自动闭锁；
◆ 控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境；
◆ 具有 RS485 通讯接口，可以通过无线通讯模块在距安装点 30m 以内查看、修改控制器的参数。
电
能
技术参数 质
量
额定电压 6kV、10kV、35kV 综
6kV：≤ 4000kVA； 合
额定容量 10kV：≤ 10000kVA； 治
35kV：≤ 24000kVA 理
调压器及三相有载分接开关 额定频率 50Hz 方
（-5% ～ +15%）Un，9 档位，每档 2.5%； 案
单向调压器 （0 ～ +20%）Un，7 档位，每档 3.33%；
调压范围
水电双向调压器 （-10% ～ +10%）Un，7 档位，每档 3.33%；
（0 ～ +30%）Un，9 档位，每档 3.75%；
工作电源 AC/DC85 ～ 265V
额定频率 50Hz
最大功耗 25W
调压控制器 模拟输入 2 路电流：0 ～ 1A；2 路电压：0 ～ 250V
开关量输入 10 路空接点输入
开关量输出 2 路 (AC250V/380V7A)
测量精度 电流 :0.5%；电压 (0.5%)
