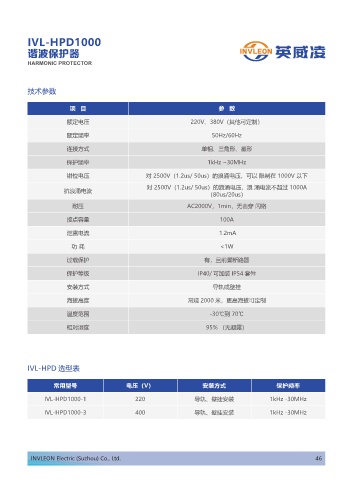

IVL-HPD1000

谐波保护器
HARMONIC PROTECTOR

技术参数

项 目 参 数

额定电压 220V、380V（其他可定制）

额定频率 50Hz/60Hz
连接方式 单相、三角形、星形

保护频率 1kHz ~30MHz

钳位电压 对 2500V（1.2us/ 50us）的浪涌电压，可以 限制在 1000V 以下

对 2500V（1.2us/ 50us）的浪涌电压，浪 涌电流不超过 1000A
抗浪涌电流
（80us/20us）
耐压 AC2000V，1min，无击穿 闪络

接点容量 100A

泄露电流 1.2mA

功 耗 <1W

过载保护 有，且前置断路器

保护等级 IP40/ 可加装 IP54 套件

安装方式 导轨或壁挂
海拔高度 常规 2000 米，更高海拔可定制

温度范围 -30℃到 70℃

相对湿度 95% （无凝露）

IVL-HPD 选型表

常用型号 电压（V） 安装方式 保护频率

IVL-HPD1000-1 220 导轨、壁挂安装 1kHz -30MHz

IVL-HPD1000-3 400 导轨、壁挂安装 1kHz -30MHz
