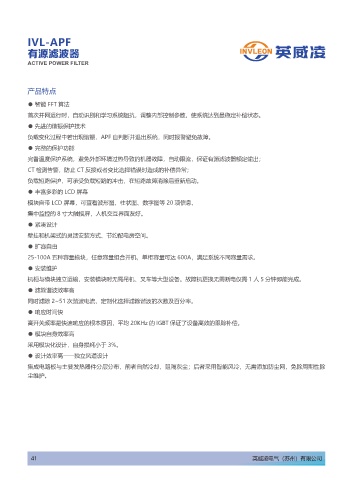

IVL-APF

有源滤波器
ACTIVE POWER FILTER

产品特点

● 智能 FFT 算法
首次并网运行时，自动识别和学习系统阻抗，调整内部控制参数，使系统达到最稳定补偿状态。

● 先进的谐振保护技术
负载变化过程中若出现谐振，APF 自判断并退出系统，同时报警避免故障。
● 完整的保护功能

完备温度保护系统，避免外部环境过热导致的机器故障，自动限流，保证有源滤波器额定输出；
CT 检测告警，防止 CT 反接或者变比选择错误时造成的补偿异常；
负载短路保护，可承受负载短路的冲击，在短路故障消除后重新启动。

● 丰富多彩的 LCD 屏幕
模块自带 LCD 屏幕，可查看波形图、柱状图、数字图等 20 项信息，
集中监控的 8 寸大触摸屏，人机交互界面友好。
● 紧凑设计

壁挂和机架式的灵活安装方式、节约配电房空间。
● 扩容自由
25-100A 五种容量模块，任意容量组合并机，单柜容量可达 600A，满足系统不同容量需求。

● 安装维护
机柜与模块独立运输，安装模块时无需吊机、叉车等大型设备。故障机更换无需断电仅需 1 人 5 分钟即能完成。
● 滤除谐波效率高
同时滤除 2~51 次谐波电流，定制化选择滤除谐波的次数及百分率。

● 响应时间快
高开关频率是快速响应的根本原因，平均 20KHz 的 IGBT 保证了设备高效的跟踪补偿。
● 模块自身效率高

采用模块化设计，自身损耗小于 3%。
● 设计效率高一一独立风道设计
集成电路板与主要发热器件分层分布，前者自然冷却，阻隔灰尘；后者采用智能风冷，无需添加防尘网，免除周期性除
尘维护。
