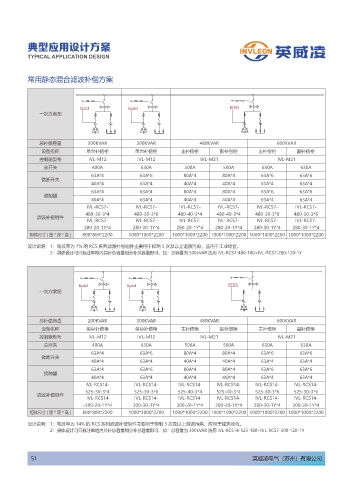

典型应用设计方案
TYPICAL APPLICATION DESIGN

常用静态混合滤波补偿方案

*7- . *7- . *7- .
一次方案图

总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*4 63A*6 80A*4 80A*4 63A*6 63A*6
微断开关
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
63A*4 63A*4 80A*4 80A*4 63A*6 63A*6
接触器
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7-
480-30-3*4 480-30-3*6 480-40-3*4 480-40-3*4 480-30-3*6 480-30-3*6
滤波补偿组件
IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7- IVL-RCS7-
280-20-1Y*4 280-30-1Y*4 280-20-1Y*4 280-20-1Y*4 280-30-1Y*4 280-30-1Y*4
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 7% 的 RCS 系列滤波补偿组件主要用于抑制 5 次及以上谐波污染，应用于工业场合。
2：具体设计可只标注单柜内共补总容量和分补总容量即可，如：总容量为 300kVAR 选用 IVL-RCS7-480-180+IVL-RCS7-280-120-1Y

*7- . *7- . *7- .
一次方案图

总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*4 63A*6 80A*4 80A*4 63A*6 63A*6
微断开关
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
63A*4 63A*6 80A*4 80A*4 63A*6 63A*6
接触器
40A*4 63A*4 40A*4 40A*4 63A*4 63A*4
IVL-RCS14- IVL-RCS14- IVL-RCS14- IVL-RCS14- IVL-RCS14- IVL-RCS14-
525-30-3*4 525-30-3*6 525-40-3*4 525-40-3*4 525-30-3*6 525-30-3*6
滤波补偿组件
IVL-RCS14 IVL-RCS14- IVL-RCS14- IVL-RCS14- IVL-RCS14- IVL-RCS14-
-300-20-1Y*4 300-30-1Y*4 300-20-1Y*4 300-20-1Y*4 300-30-1Y*4 300-30-1Y*4
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 14% 的 RCS 系列滤波补偿组件主要用于抑制 3 次及以上谐波污染，应用于建筑场合。
2：具体设计可只标注单柜内共补总容量和分补总容量即可，如：总容量为 300kVAR 选用 IVL-RCS14-525-180+IVL-RCS7-300-120-1Y

51 英威凌电气（苏州）有限公司
