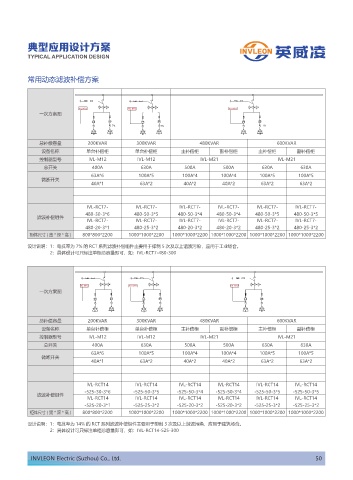

典型应用设计方案
TYPICAL APPLICATION DESIGN

常用动态滤波补偿方案

*7- . *7- . *7- .
一次方案图

总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*6 100A*5 100A*4 100A*4 100A*5 100A*5
微断开关
40A*1 63A*2 40A*2 40A*2 63A*2 63A*2

IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7-
480-30-3*6 480-50-3*5 480-50-3*4 480-50-3*4 480-50-3*5 480-50-3*5
滤波补偿组件
IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7- IVL-RCT7-
480-20-3*1 480-25-3*2 480-20-3*2 480-20-3*2 480-25-3*2 480-25-3*2
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 7% 的 RCT 系列滤波补偿组件主要用于抑制 5 次及以上谐波污染，应用于工业场合。
2：具体设计可只标注单柜总容量即可，如：IVL-RCT7-480-300

*7- . *7- . *7- .
一次方案图

总补偿容量 200KVAR 300KVAR 480KVAR 600KVAR
设备名称 单台补偿柜 单台补偿柜 主补偿柜 副补偿柜 主补偿柜 副补偿柜
控制器型号 IVL-M12 IVL-M12 IVL-M21 IVL-M21
总开关 400A 630A 500A 500A 630A 630A
63A*6 100A*5 100A*4 100A*4 100A*5 100A*5
微断开关
40A*1 63A*2 40A*2 40A*2 63A*2 63A*2

IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14
-525-30-3*6 -525-50-3*5 -525-50-3*4 -525-50-3*4 -525-50-3*5 -525-50-3*5
滤波补偿组件
IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14 IVL-RCT14
-525-20-3*1 -525-25-3*2 -525-20-3*2 -525-20-3*2 -525-25-3*2 -525-25-3*2
柜体尺寸(宽*深*高) 800*800*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200 1000*1000*2200
设计说明：1：电抗率为 14% 的 RCT 系列滤波补偿组件主要用于抑制 3 次及以上谐波污染，应用于建筑场合。
2：具体设计可只标注单柜总容量即可，如：IVL-RCT14-525-300
