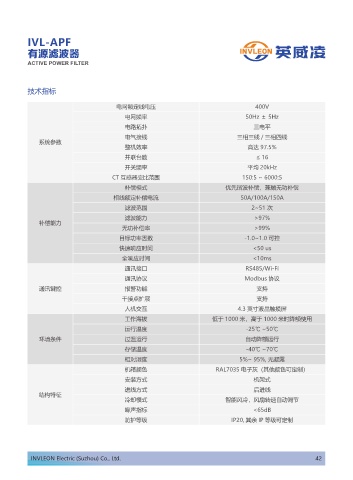

IVL-APF
有源滤波器
ACTIVE POWER FILTER
技术指标
电网额定线电压 400V
电网频率 50Hz ± 5Hz
电路拓扑 三电平
电气接线 三相三线 / 三相四线
系统参数
整机效率 高达 97.5%
并联台数 ≤ 16
开关频率 平均 20kHz
CT 互感器变比范围 150:5 ~ 6000:5
补偿模式 优先谐波补偿，兼顾无功补偿
相线额定补偿电流 50A/100A/150A
滤波范围 2~51 次
滤波能力 >97%
补偿能力
无功补偿率 >99%
目标功率因数 -1.0~1.0 可控
快速响应时间 <50 us
全响应时间 <10ms
通讯接口 RS485/Wi-Fi
通讯协议 Modbus 协议
通讯键控 报警功能 支持
干接点扩展 支持
人机交互 4.3 英寸液晶触摸屏
工作海拔 低于 1000 米，高于 1000 米时降额使用
运行温度 -25℃ ~50℃
环境条件 过温运行 自动降额运行
存储温度 -40℃ ~70℃
相对湿度 5%~ 95%, 无凝露
机箱颜色 RAL7035 电子灰（其他颜色可定制）
安装方式 机架式
进线方式 后进线
结构特征
冷却模式 智能风冷，风扇转速自动调节
喙声指标 <65dB
防护等级 IP20, 其余 IP 等级可定制
