Page 49 - 英威凌电气(苏州)有限公司(电能质量)
P. 49
IVL-APF
有源滤波器
ACTIVE POWER FILTER

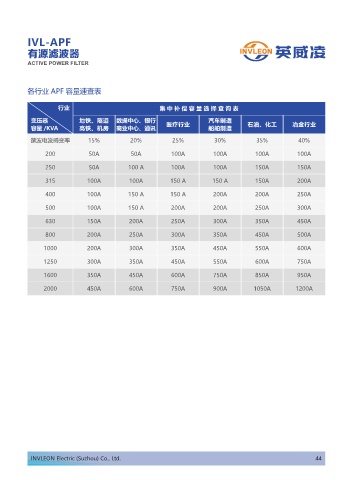

各行业 APF 容量速查表
行业 集 中 补 偿 容 量 选 择 查 询 表
变压器 地铁、隧道 数据中心、银行 汽车制造
容量 /KVA 高铁、机房 商业中心、通讯 医疗行业 船舶制造 石油、化工 冶金行业
谐波电流畸变率 15% 20% 25% 30% 35% 40%
200 50A 50A 100A 100A 100A 100A
250 50A 100 A 100A 100A 150A 150A
315 100A 100A 150 A 150 A 150A 200A
400 100A 150 A 150 A 200A 200A 250A
500 100A 150 A 200A 200A 250A 300A
630 150A 200A 250A 300A 350A 450A
800 200A 250A 300A 350A 450A 500A
1000 200A 300A 350A 450A 550A 600A
1250 300A 350A 450A 550A 600A 750A
1600 350A 450A 600A 750A 850A 950A
2000 450A 600A 750A 900A 1050A 1200A
INVLEON Electric (Suzhou) Co., Ltd. 44
