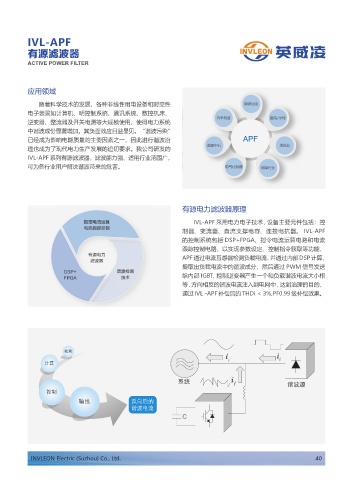

IVL-APF

有源滤波器
ACTIVE POWER FILTER

应用领域

随着科学技术的发展，各种非线性用电设备和时变性 䰈䰧ज䤷
䰈
䰧
电子装置如计算机、明控制系统、通讯系统、数控机床、
⏣䛌জ䞆 ડ䷈1ዌᾇ
逆变器、整流器及开关电源等大规模使用，使得电力系统
中谐波成份显著增加。其负面效应日益显见。“谐波污染”
已经成为影响电能质量的主要因素之一，因此进行谐波治 APF
理也成为了现代电力生产发展的迫切要求。我公司研发的 ᳖᫔֓ᜩ 䞆㘞ր
IVL-APF 系列有源滤波器，滤波能力强、适用行业范围广，
可为各行业用户解决谐波带来的危害。 ⲛ⍺੼䰧䞹 ⡅㪯㾲ր
ⲛ⍺੼䰧䞹

有源电力滤波器原理

ᠴჇ⩢≮䓽ツ IVL-APF 采用电力电子技术 , 设备主要元件包括：控
⩢≮䌌䍗ᣔݣ
制器、变流器、直流支撑电容、连接电抗器。 IVL-APF
的控制系统包括 DSP+FPGA、指令电流运算电路和电流
跟踪控制电路，以实现参数设定、控制指令获取等功能，
ᰶ⎽⩢߈ APF 通过电流互感器检测负载电流，并通过内部 DSP 计算，
␑∏க
提取出负载电流中的谐波成分，然后通过 PWM 信号发送
%41 䄽∏ᷭ≸
'1(" ឭᱜ 给内部 IGBT, 控制逆变器产生一个和负载谐波电流大小相
等 , 方向相反的谐波电流注入到电网中，达到治理的目的，
通过 IVL -APF 补偿后的 THDi < 3%,PF0.99 级补偿效果。

ᷬ≷
j T j j
䃍ッ

㈧㐋 j g 䄼∎⎼
ᣓݢ
䒿ܦ ࣹऽऺ⮰
䄼∎⩡≭
$
