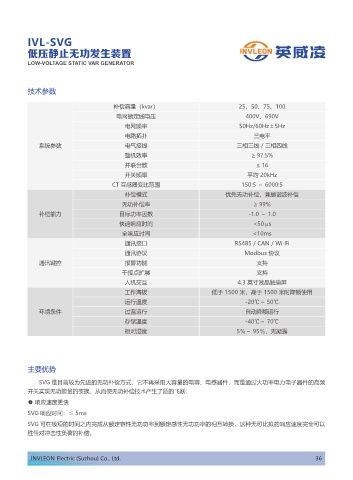

IVL-SVG
低压静止无功发生装置
LOW-VOLTAGE STATIC VAR GENERATOR
技术参数
补偿容量（kvar） 25、50、75、100
电网额定线电压 400V、690V
电网频率 50Hz/60Hz±5Hz
电路拓扑 三电平
系统参数 电气接线 三相三线 / 三相四线
整机效率 ≥ 97.5%
并联台数 ≤ 16
开关频率 平均 20kHz
CT 互感器变比范围 150:5 ～ 6000:5
补偿模式 优先无功补偿，兼顾谐波补偿
无功补偿率 ≥ 99%
补偿能力 目标功率因数 -1.0 ～ 1.0
快速响应时间 <50μ s
全响应时间 <10ms
通讯接口 RS485 / CAN / Wi-Fi
通讯协议 Modbus 协议
通讯键控 报警功能 支持
干接点扩展 支持
人机交互 4.3 英寸液晶触摸屏
工作海拔 低于 1500 米，高于 1500 米时降额使用
运行温度 -20℃～ 50℃
环境条件 过温运行 自动降额运行
存储温度 -40℃～ 70℃
相对湿度 5％～ 95％，无凝露
主要优势
SVG 是目前较为先进的无功补偿方式，它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频
开关实现无功能量的变换，从而使无功补偿技术产生了质的飞跃：
● 响应速度更快
SVG 响应时间：≦ 5ms
SVG 可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以
胜任对冲击性负荷的补偿。
INVLEON Electric (Suzhou) Co., Ltd. 36
