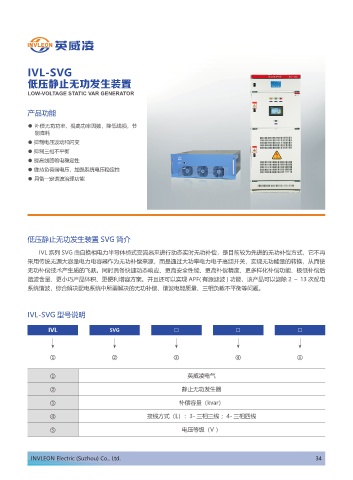

IVL-SVG
          低压静止无功发生装置

          LOW-VOLTAGE STATIC VAR GENERATOR


          产品功能

          ● 补偿无功功率，提高功率因数，降低线损，节
             能降耗
          ● 抑制电压波动和闪变
          ● 抑制三相不平衡
          ● 提高线路输电稳定性
          ● 维持负荷端电压，加强系统电压稳定性
          ● 具备一定谐波治理功能










          低压静止无功发生装置 SVG 简介

              IVL 系列 SVG 由自换相电力半导体桥式变流器来进行动态实时无功补偿，是目前较为先进的无功补偿方式，它不再
          采用传统无源大容量电力电容器作为无功补偿来源，而是通过大功率电力电子高频开关，实现无功能量的转换，从而使
          无功补偿技术产生质的飞跃。同时具备快速动态响应、更高安全性能、更高补偿精度、更多样化补偿功能、极低补偿后
          谐波含量、更小巧产品体积、更便利增容方案。并且还可以实现 APF( 有源滤波 ) 功能，该产品可以滤除 2 ～ 13 次配电
          系统谐波，综合解决配电系统中所需解决的无功补偿、谐波电能质量、三相负载不平衡等问题。



          IVL-SVG 型号说明


                 IVL         -        SVG         -         □          -         □         -         □



                  ①                    ②                    ③                   ④                    ⑤


                  ①                                             英威凌电气

                  ②                                           静止无功发生器

                  ③                                          补偿容量（kvar）

                  ④                                接线方式（L）：3- 三相三线 ；4- 三相四线

                  ⑤                                           电压等级（V ）




           INVLEON Electric (Suzhou) Co., Ltd.                                                             34
