IVL-DK
高压滤波电抗器
HV FILTER REACTOR

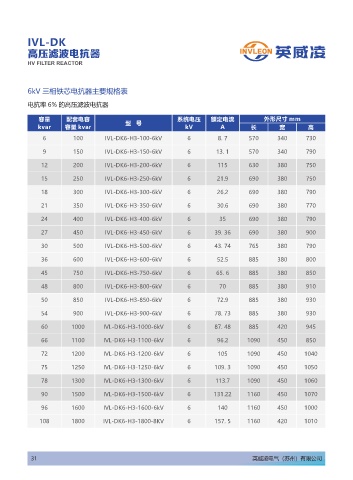

6kV 三相铁芯电抗器主要规格表
电抗率 6% 的高压滤波电抗器
容量 配套电容 系统电压 额定电流 外形尺寸 mm
kvar 容量 kvar 型 号 kV A 长 宽 高
6 100 IVL-DK6-H3-100-6kV 6 8. 7 570 340 730
9 150 IVL-DK6-H3-150-6kV 6 13. 1 570 340 790
12 200 IVL-DK6-H3-200-6kV 6 115 630 380 750
15 250 IVL-DK6-H3-250-6kV 6 21.9 690 380 750
18 300 IVL-DK6-H3-300-6kV 6 26.2 690 380 790
21 350 IVL-DK6-H3-350-6kV 6 30.6 690 380 770
24 400 IVL-DK6-H3-400-6kV 6 35 690 380 790
27 450 IVL-DK6-H3-450-6kV 6 39. 36 690 380 900
30 500 IVL-DK6-H3-500-6kV 6 43. 74 765 380 790
36 600 IVL-DK6-H3-600-6kV 6 52.5 885 380 800
45 750 IVL-DK6-H3-750-6kV 6 65. 6 885 380 850
48 800 IVL-DK6-H3-800-6kV 6 70 885 380 910
50 850 IVL-DK6-H3-850-6kV 6 72.9 885 380 930
54 900 IVL-DK6-H3-900-6kV 6 78. 73 885 380 930
60 1000 IVL-DK6-H3-1000-6kV 6 87. 48 885 420 945
66 1100 IVL-DK6-H3-1100-6kV 6 96.2 1090 450 850
72 1200 IVL-DK6-H3-1200-6kV 6 105 1090 450 1040
75 1250 IVL-DK6-H3-1250-6kV 6 109. 3 1090 450 1050
78 1300 IVL-DK6-H3-1300-6kV 6 113.7 1090 450 1060
90 1500 IVL-DK6-H3-1500-6kV 6 131.22 1160 450 1070
96 1600 IVL-DK6-H3-1600-6kV 6 140 1160 450 1000
108 1800 IVL-DK6-H3-1800-8KV 6 157. 5 1160 420 1010
