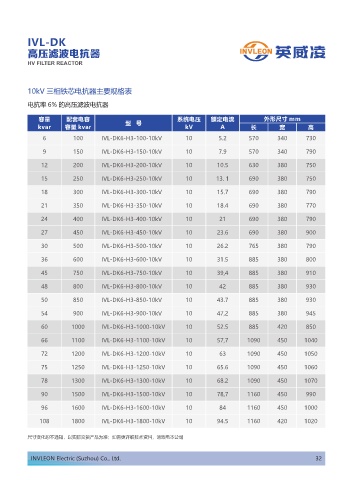

IVL-DK
高压滤波电抗器
HV FILTER REACTOR
10kV 三相铁芯电抗器主要规格表
电抗率 6% 的高压滤波电抗器
容量 配套电容 系统电压 额定电流 外形尺寸 mm
kvar 容量 kvar 型 号 kV A 长 宽 高
6 100 IVL-DK6-H3-100-10kV 10 5.2 570 340 730
9 150 IVL-DK6-H3-150-10kV 10 7.9 570 340 790
12 200 IVL-DK6-H3-200-10kV 10 10.5 630 380 750
15 250 IVL-DK6-H3-250-10kV 10 13. 1 690 380 750
18 300 IVL-DK6-H3-300-10kV 10 15.7 690 380 790
21 350 IVL-DK6-H3-350-10kV 10 18.4 690 380 770
24 400 IVL-DK6-H3-400-10kV 10 21 690 380 790
27 450 IVL-DK6-H3-450-10kV 10 23.6 690 380 900
30 500 IVL-DK6-H3-500-10kV 10 26.2 765 380 790
36 600 IVL-DK6-H3-600-10kV 10 31.5 885 380 800
45 750 IVL-DK6-H3-750-10kV 10 39,4 885 380 910
48 800 IVL-DK6-H3-800-10kV 10 42 885 380 930
50 850 IVL-DK6-H3-850-10kV 10 43.7 885 380 930
54 900 IVL-DK6-H3-900-10kV 10 47,2 885 380 945
60 1000 IVL-DK6-H3-1000-10kV 10 52.5 885 420 850
66 1100 IVL-DK6-H3-1100-10kV 10 57,7 1090 450 1040
72 1200 IVL-DK6-H3-1200-10kV 10 63 1090 450 1050
75 1250 IVL-DK6-H3-1250-10kV 10 65.6 1090 450 1060
78 1300 IVL-DK6-H3-1300-10kV 10 68.2 1090 450 1070
90 1500 IVL-DK6-H3-1500-10kV 10 78,7 1160 450 990
96 1600 IVL-DK6-H3-1600-10kV 10 84 1160 450 1000
108 1800 IVL-DK6-H3-1800-10kV 10 94.5 1160 420 1020
尺寸变化恕不通知，以实际交货产品为准；如需更详细技术资料，请致电本公司
INVLEON Electric (Suzhou) Co., Ltd. 32
