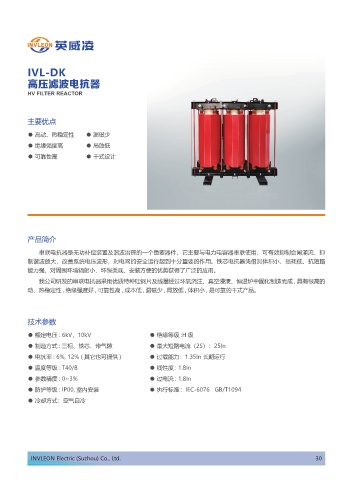

IVL-DK
高压滤波电抗器
HV FILTER REACTOR
主要优点
● 高动、热稳定性 ● 漏磁少
● 绝缘强度高 ● 局放低
● 可靠性高 ● 干式设计
产品简介
串联电抗器是无功补偿装置及谐波治理的一个重要器件，它主要与电力电容器串联使用，可有效抑制合闸涌流、抑
制谐波放大，改善系统电压波形，对电网的安全运行起到十分重要的作用。铁芯电抗器凭借其体积小、损耗低、抗短路
能力强、对周围环境辐射小、环保美观、安装方便的优势获得了广泛的应用。
我公司研发的串联电抗器采用优质特种硅钢片及线圈经过环氧浇注、真空浸渍、恒温炉中固化制造而成 , 具有很高的
动、热稳定性 , 绝缘强度好 , 可靠性高 , 成本低 , 漏磁少 , 局放低 , 体积小 , 是可靠的干式产品。
技术参数
● 额定电压 : 6kV，10kV ● 绝缘等级 :H 级
● 制造方式 : 三相、铁芯、带气隙 ● 最大短路电流（2S）：25In
● 电抗率 : 6%, 12% ( 其它也可提供 ) ● 过载能力：1.35In 长期运行
● 温度等级 : T40/B ● 线性度 : 1.8In
● 参数精度 : 0~3% ● 过电流 : 1.8In
● 防护等级 : IP00, 室内安装 ● 执行标准 : IEC-6076 GB/T1094
● 冷却方式：空气自冷
