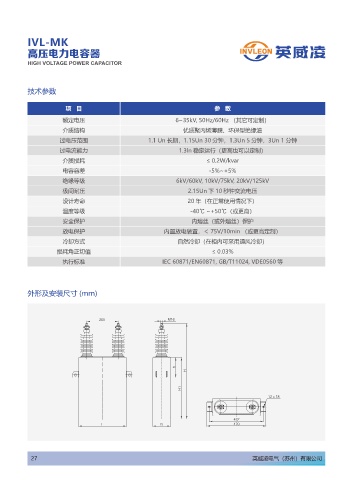

IVL-MK

高压电力电容器
HIGH VOLTAGE POWER CAPACITOR

技术参数

项 目 参 数
额定电压 6~35kV, 50Hz/60Hz （其它可定制）

介质结构 优质聚丙烯薄膜、环保型绝缘油
过电压范围 1.1 Un 长期，1.15Un 30 分钟，1.3Un 5 分钟，3Un 1 分钟
过电流能力 1.3ln 稳定运行（更高也可以定制）
介质损耗 ≤ 0.2W/kvar
电容容差 -5%~+5%
绝缘等级 6kV/60kV, 10kV/75kV, 20kV/125kV
极间耐压 2.15Un 下 10 秒钟交流电压

设计寿命 20 年（在正常使用情况下）
温度等级 -40℃ ~+50℃（或更高）
安全保护 内熔丝（或外熔丝）保护
放电保护 内置放电装置，＜ 75V/10min （或更高定制）
冷却方式 自然冷却（在柜内可采用通风冷却）
损耗角正切值 ≤ 0.03%
执行标准 IEC 60871/EN60871, GB/T11024, VDE0560 等

外形及安装尺寸 (mm)

.

I
)

)
f

- #
