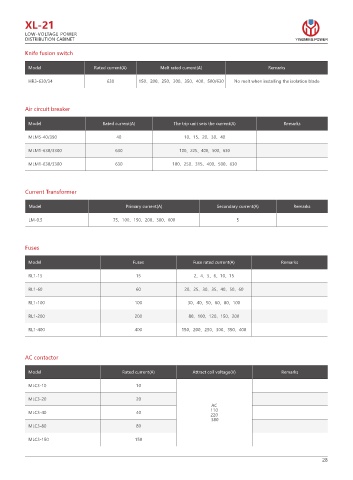

Page 35 - YINGMING POWER(HIGH & LOW VOLTAGE SWITCHGEARS)

XL-21
LOW-VOLTAGE POWER
DISTRIBUTION CABINET YINGMING POWER
Knife fusion switch

Model Rated current(A) Melt rated current(A) Remarks
HR3-630/34 630 150、200、250、300、350、400、500/630 No melt when installing the isolation blade

Air circuit breaker

Model Rated current(A) The trip unit sets the current(A) Remarks

MLM5-40/390 40 10、15、20、30、40

MLM1-630/3300 630 100、225、400、500、630

MLM1-630/3300 630 100、250、315、400、500、630

Current Transformer

Model Primary current(A) Secondary current(A) Remarks

LM-0.5 75、100、150、200、300、600 5

Fuses

Model Fuses Fuse rated current(A) Remarks
RL1-15 15 2、4、5、6、10、15

RL1-60 60 20、25、30、35、40、50、60

RL1-100 100 30、40、50、60、80、100

RL1-200 200 80、100、120、150、200

RL1-400 400 150、200、250、300、350、400

AC contactor

Model Rated current(A) Attract coil voltage(V) Remarks
MLC3-10 10

MLC3-20 20
AC
110
MLC3-40 40
220
380
MLC3-80 80
MLC3-150 150

28
