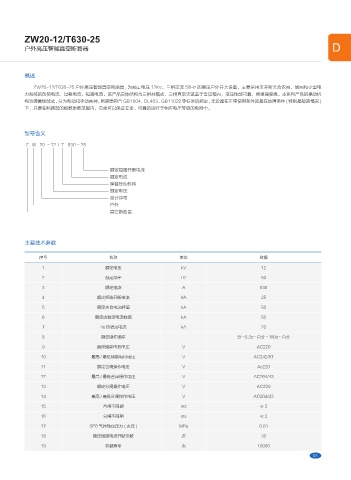

ZW20-12/T630-25

户外高压智能真空断路器 D

概述
ZW20-12/T630-25 户外高压智能真空断路器 , 为额定电压 12kV，三相交流 50Hz 的高压户外开关设备，主要采用来开断关合农网、城网和小型电
力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室于金属箱内，变压性能可靠，绝缘强度高。本系列产品的操动机
构为弹簧储能式，分为电动和手动两种。断路器符合 GB1804、DL403、GB11022 等标准的规定，无论是在正常使用条件还是在故障条件 ( 特别是短路情况 )
下，只要在断路器的极数参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。

型号含义

Z W 20 - 12 / T 630 - 25

额定短路开断电流
额定电流
弹簧操动机构
额定电压
设计序号
户外
真空断路器

主要技术参数

序号 名称 单位 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 25

5 额定关合电流峰值 kA 50
6 额定动稳定电流蜂值 kA 50
7 4s 热稳定电流 kA 20
8 额定操作顺序 分 -0.3s- 合分 -180s- 合分
9 额定储能电机电压 V AC220
10 最高 / 最低储能电机电压 V AC242/87
11 额定合闸操作电压 V Ac220
12 最高 / 最低合闸操作电压 V AC264/43
13 额定分闸操作电压 V AC220

14 最高 / 最低分闸操作电压 V AC264/43
15 合闸不同期 ms ≤2
16 分闸不同期 ms ≤2
17 SF6 气体额定压力 ( 表压 ) MPa 0.01
18 额定短路电流开断次数 次 30
19 机械寿命 次 10000
