P. 22

ZW32-12

                                 户外高压真空断路器

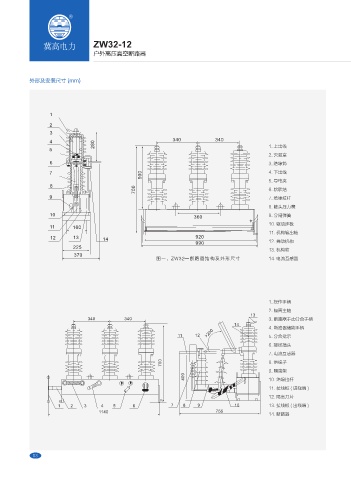

           外形及安装尺寸 (mm)












                                                                                             1. 上出线
                                                                                             2. 灭弧室
                                                                                             3. 绝缘筒
                                                                                             4. 下出线
                                                                                             5. 导电夹
                                                                                             6. 软联结
                                                                                             7. 绝缘拉杆
                                                                                             8. 触头压力簧
                                                                                             9. 分闸弹簧
                                                                                             10. 驱动连板
                                                                                             11. 机构输出轴
                                                                                             12. 操动机构
                                                                                             13. 机构箱
                                                                                             14. 电流互感器







                                                                                             1. 操作手柄
                                                                                             2. 隔离主轴
                                                                                             3. 断路器手动分合手柄
                                                                                             4. 断路器储能手柄
                                                                                             5. 分合批示
                                                                                             6. 接线插头
                                                                                             7. 电流互感器
                                                                                             8. 绝缘子
                                                                                             9. 隔离架
                                                                                             10. 绝缘拉杆
                                                                                             11. 接线板 ( 进线端 )
                                                                                             12. 隔离刀片
                                                                                             13. 接线板 ( 出线端 )
                                                                                             14. 断路器







            0303
