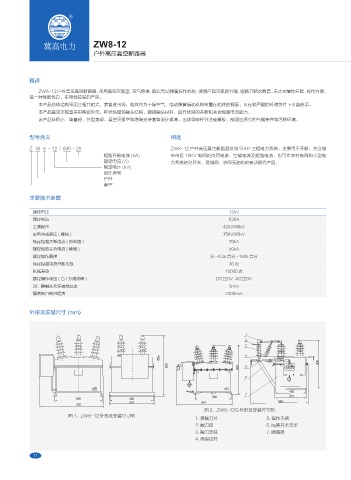

ZW8-12
户外高压真空断路器
概述
ZW8-12 户外高压真空断路器 , 采用真空灭弧室，空气绝缘，配以电动弹簧操作机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，
是一种性能优良，实用性较强的产品。
本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧操动机构布置在箱体的侧面，可在较严酷的环境条件下可靠使用。
本产品真空灭弧室采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有优良的开断和关合短路电流能力。
该产品体积小、重量轻、外型美观。真空灭弧室和绝缘支持套管设计紧凑，出线导电杆外注硅橡胶，能适应恶劣的气候条件和污秽环境。
型号含义 用途
Z W 8 - 12 / 630 - 20 ZW8-12 户外高压真空断路器交流 50Hz 三相电力系统，主要用于开断、关合城
短路开断电流 (kA) 市市区 10KV 电网的负荷电流、空载电流及短路电流，也可作农村电网和小型电
额定电流 (A) 力系统的分开关，是城网、农网无油化的更新换代产品。
额定电压 (kV)
设计序号
户外
真空
主要技术参数
额定电压 12kV
额定电流 630A
工频耐压 42kV/48kV
雷电冲击耐压 ( 峰值 ) 75kV/85kV
额定短路开断电流 ( 有效值 ) 20kA
额定短路关合电流 ( 峰值 ) 50kA
额定操作顺序 分 -0.3s 合分 -180s 合分
额定短路电流开断次数 30 次
机械寿命 10000 次
额定操作电压 ( 合 / 分闸线圈 ) DC220V AC220V
动、静触头允许磨损厚度 3mm
隔离断口断开距离 >200mm
外形及安装尺寸 (mm)
图 2、ZW8-12G 外形及安装尺寸图
图 1、ZW8-12 外形及安装尺寸图
1. 接触刀片 5. 操作手柄
2. 触刀座 6. 隔离开关支架
3. 触刀支柱 7. 断路器
4. 绝缘拉杆
