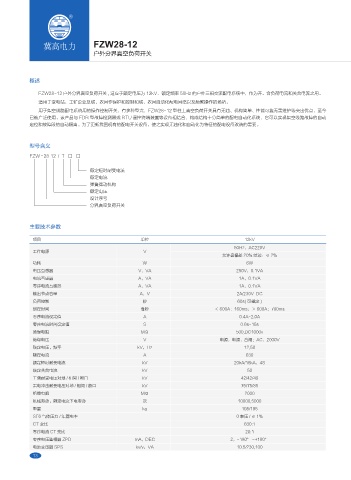

P. 32
FZW28-12
户外分界真空负荷开关
概述
FZW28-12 户外分界真空负荷开关 , 适应于额定电压为 12kV、额定频率 50Hz 的户外三相交流配电系统中，作为开、合负荷电流和关合电流之用。
适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。
用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12 型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今
已被广泛使用。该产品与 FDR 型故障检测器或 RTU 遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动
定位和故障段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。
型号含义
FZW - 28 12 / T □ □
额定短时耐受电流
额定电流
弹簧操动机构
额定电压
设计序号
分界真空负荷开关
主要技术参数
项目 单位 12kV
50Hz，AC220V
工作电源 V
允许盘偏差 20% 纹波：≤ 2%
功耗 W 6W
电压互感器 V，VA 250V，0.1VA
电流互感器 A，VA 1A，0.1VA
零序电流互感器 A，VA 1A，0.1VA
输出节点容量 A，V 2A/230V DC
负荷控制 秒 60s( 可整定 )
锁定时间 毫秒 ＜ 600A：160ms；＞ 600A：700ms
零序电流设定值 A 0.4A-2.0A
零序电流时间设定值 S 0.6s-15s
绝缘电阻 MΩ 500,DC1000v
绝缘电压 V 电源，电源，合闸：AC，2000V
额定电压，频率 kV，Hz 12,50
额定电流 A 630
额定短时耐受电流 kV 20kA/16kA，4S
额定关合电流 kV 50
工频耐受电压对地 / 相间 / 断口 kV 42/42/49
雷电冲击耐受电压对地 / 相间 / 断口 kV 75/75/85
绝缘电阻 MΩ 2000
机械寿命，额定电流下电寿命 次 10000,5000
重量 kg 198/195
SF6 气体压力 / 年漏电率 0表压/≤1%
CT 变比 630:1
零序电流 CT 变比 20:1
零序电压鉴相器 ZPD mA，DEC 2，-180° ~+180°
电源变压器 SPS kv/v，VA 10.5/230,100
