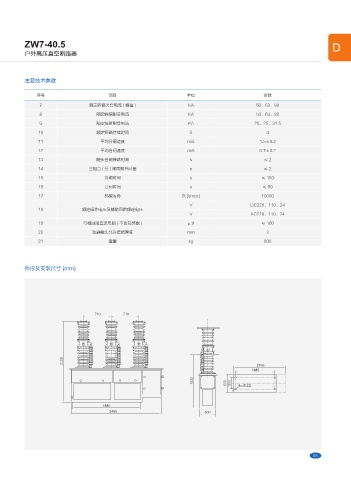

ZW7-40.5 D

户外高压真空断路器

主要技术参数

序号 项目 单位 参数
7 额定短路关合电流 ( 峰值 ) KA 50、63、80
8 额定峰值耐受电流 KA 50、63、80
9 额定短时耐受电流 KA 20、25、31.5
10 额定短路持续时间 S 4
11 平均分闸速度 m/s 1.5±0.2
12 平均合闸速度 m/s 0.7±0.2
13 触头合闸弹跳时间 s ≤2
14 三相合 ( 分 ) 闸同期性时差 s ≤2
15 合闸时间 s ≤ 150
16 分闸时间 s ≤ 60
17 机械寿命 次 (timcs) 10000
V DC220、110、24
18 额定操作电压及辅助回路额定电压
V AC220、110、24
19 每相回路直流电阻 ( 不含互感器 ) μΩ ≤ 100
20 动静触头允许磨损厚度 mm 3
21 重量 kg 800

外形及安装尺寸 (mm)



06
06
