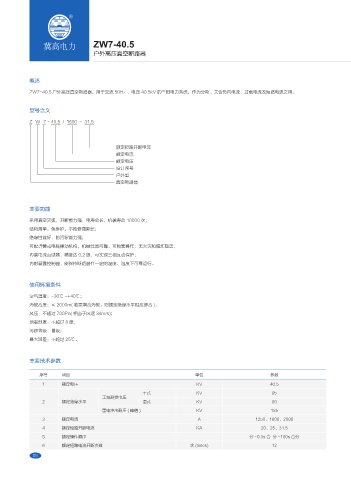

P. 24

ZW7-40.5

                                 户外高压真空断路器




           概述
           ZW7-40.5 户外高压真空断路器,用于交流 50Hz 、电压 40.5kV 的三相电力系统,作为分断、关合负荷电流、过载电流及短路电流之用。


           型号含义

           Z   W   7 - 40.5  /  1600  -  31.5



                                         额定短路开断电流
                                         额定电流
                                         额定电压
                                         设计序号
                                         户外型
                                         真空断路器



           主要功能

           采用真空灭弧,开断能力强,电寿命长,机械寿命 10000 次;
           结构简单,免维护,不检修周期长;
           绝缘性能好,防污秽能力强;
           可配弹簧或电磁操动机构,机械性能可靠,可频繁操作;无火灾和爆炸隐患;
           内装电流互感器,精度达 0.2 级,可实现三相互动保护;
           内附凝露控制器,能保持断路器在一定的温度、湿度下可靠运行。


           使用环境条件

           空气温度:-30℃ ~+40℃;
           海拔高度:≤ 2000m( 若需增高海拔,则额定绝缘水平相应提高 );
           风压:不超过 700Pa( 相当于风速 34m/s);
           地震烈度:不超过 8 度;
           污秽等级:Ⅲ级;
           最大温差:不超过 25℃。



           主要技术参数

               序号     项目                                            单位                        参数
                1     额定电压                                           KV                       40.5
                                                  干式                 KV                        95
                                    工频耐受电压
                2     额定绝缘水平                      湿式                 KV                        80
                                    雷电冲击耐压 ( 峰值 )                    KV                       185
                3     额定电流                                           A                   1250、1600、2000
                4     额定短路开断电流                                       KA                    20、25、31.5
                5     额定操作顺序                                                           分 -0.3s 合  分 -180s 合分
                6     额定短路电流开断次数                                  次 (timcs)                    12
