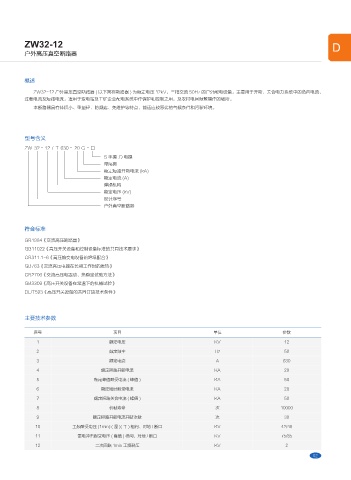

ZW32-12 D

户外高压真空断路器

概述
ZW32-12 户外高压真空断路器 ( 以下简称断路器 ) 为额定电压 12kV，三相交流 50Hz 的户外配电设备。主要用于开断、关合电力系统中的负荷电流、
过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

型号含义
ZW 32 - 12 / T 630 - 20 G - □
S 手操 .D 电操
带隔离
额定短路开断电流 (kA)
额定电流 (A)
弹操机构
额定电压 (kV)
设计序号
户外真空断路器

符合标准

GB1984《交流高压断路器》
GB11022《高压开关设备和控制设备标准的共同技术要求》
GB311.1-6《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706《交流高压电器动、热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL/T593《高压开关设备的共同订货技术条件》

主要技术参数

序号 项目 单位 参数
1 额定电压 KV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 KA 20
5 额定峰值耐受电流 ( 峰值 ) KA 50
6 额定短时耐受电流 KA 20
7 额定短路关合电流 ( 峰值 ) KA 50
8 机械寿命 次 10000
9 额定短路开断电流开断次数 次 30
10 工频耐受电压 (1min):( 湿 )( 干 ) 相间、对地 / 断口 KV 42/48
11 雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 KV 75/85
12 二次回路 1min 工频耐压 KV 2
