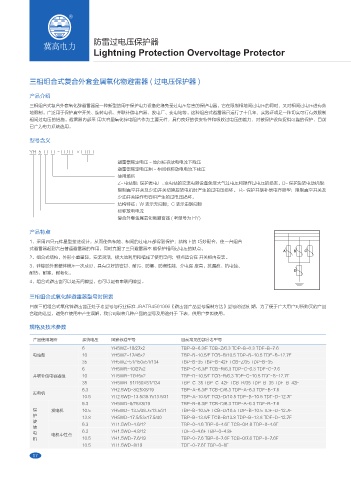

Page 26 - 河北冀高电力器材开发有限公司

防雷过电压保护器
Lightning Protection Overvoltage Protector

三相组合式复合外套金属氧化物避雷器 ( 过电压保护器 )

产品介绍
三相组合式复合外套氧化辞避雷器是一种新型的用于保护电力设备绝缘免受过电压危害的保护电器，它在限制相地间过电压的同时，又对相间过电压进有效
地限制。广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等。这种组合式避雷器已运行了十几年，实践证明是一种切实可行有效限制
相间过电压的措施。避雷器内部采 用大容量氧化锌电阻片作为主要元件，具有良好的伏安特性和吸收过电压的能力，对被保护设备提供可靠的保护，目前
已广为电力系统选用。

型号含义
YH 5 □ □ - □ / □ × □ / □
避雷器额定电压 - 地间标称放电电流下残压
避雷器额定电压湘 - 相间标称放电电流下残压
使用场所
Z- 电站型：保护发电厂、变电站的交流电器设备免受大气过电压和操作过电压的损害。 D- 保护旋转电动机型：
限制真空开关及少油开关切换旋转电机时产生的过电压损坏。 R- 保护并联补偿电容器型：限制真空开关及
少油开关操作电容组产生的过电压损坏。
结构特征：W 表示无间隙；C 表示串联间隙
标称放电电流
复合外套金属氧化物避雷器 ( 老型号为 HY)

产品特点
1、采用四只元件星型接法设计，从而使各相地、相间的过电压都得到保护；结构上的 巧妙配合，使一台组合
式避雷器起到六台普通避雷器的作用，同时克服了三只避雷器不 能保护相间过电压的缺点。
2、组合式结构，外形小重量轻，安装灵活，极大地利用和缩减了使用空间；特点适合在 开关柜内安装。
3、硅橡胶外套整体模压一次成形，具有良好的密封、耐污、防爆、防潮性能，介电强 度高、抗漏痕、抗电蚀、
耐热、耐寒、耐老化。
4、组合式避雷器可以是无间隙型，也可以是有串联间隙型。

三相组合式氧化鲜避雷器型号对照表
目前三相组合式氧化锌避雷器正处于老型号与行业标准 JBATB4591996《避雷器产品型号编制方法》型号的过渡 期，为了便于广大用户对所购买的产品
合理的选型，避免在使用中产生误解，我公司现将几种产品的型号及用途列于 下表，供用户参照使用。

规格及技术参数
产品使用场所 系统电压 国家标准型号 目前常见的部分老型号
6 YH5WZ-10/27x2 TBP-B-6.3/F TCB-Z/6.3 TDP-B-6.3 TDF-B-7.6
电站型 10 YH5WZ-17/45x2 TBP-B-10.5/F TCB-B/10.5 TDP-B-10.5 TDF-B-12.7F
35 YH5WZ-51/150x51/134 TBP-B-35 TBP-B-42F TCB-Z/35 TDP-B-35
6 YH5WR-10/27x2 TBP-C-6.3/F TCB-R/6.3 TDP-C-6.3 TDF-C-7.6
并联补偿电容器组 10 YH5WR-17/45x2 TBP-B-10.5/F TCB-R/6.3 TDP-C-10.5 TDF-B-12.7F
35 YH5WR-51/150X51/134 TBP-C-35 TBP-C-42F TCB-R/35 TDP-B-35 TDF-B-42F
6.3 YH2.5WD-8/25X8/19 TBP-A-6.3/F TCB-D/6.3 TDP-A-6.3 TDF-B-7.6
发电机
10.5 YH2.5WD-13.5/38.7x13.5/31 TBP-A-10.5/F TCB-D/10.5 TDP-B-10.5 TDF-D-12.7F
6.3 YH5WD-8/25X8/19 TBP-B-6.3/F TCB-D/6.3 TDP-A-6.3 TDF-B-7.6
保 发电机 10.5 YH5WD- 13.5/38.7x13.5/31 TBP-B-10.5/F TCB-D/10.5 TDP-B-10.5 TDF-D-12.7F
护 13.8 YH5WD-17.5/53x17.5/40 TBP-B-13.8/F TCB-B/13.8 TDP-B-13.8 TDF-D-12.7F
旋 6.3 YH1.5WD-4.6/12 TBP-0-4.6 TBP-0-4.6F TCB-0/4.6 TDP-0-4.6F
转
电 电机中性点 6.3 YH1.5WD-4.8/12 TDF-0-4.6F TBP-0-4.8F
机 10.5 YH1.5WD-7.6/19 TBP-0-7.6 TBP-0-7.6F TCB-0/7.6 TDP-0-7.6F
10.5 YH1.5WD-8/19 TDF-0-7.6F TBP-0-8F
