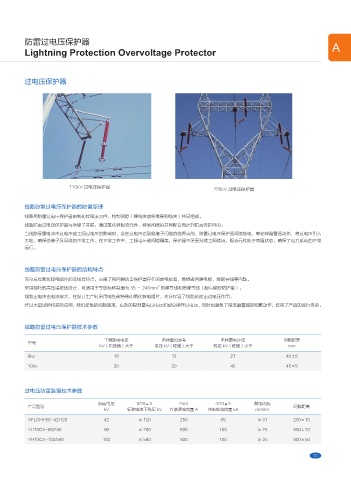

防雷过电压保护器 A
Lightning Protection Overvoltage Protector

过电压保护器

110kV 过电压保护器
220kV 过电压保护器

线路防雷过电压保护器的防雷原理
线路用防雷过电压保护器由氧化锌限流元件、特制间隙（裸线夹或绝缘穿刺线夹）共同组成。
线路防雷过电压保护器与绝缘子并联，通过氧化锌限流元件、特制间隙的共同配合而达到防雷保护目的。
当线路受雷电冲击过电压或工频过电压的影响时，会在过电压达到绝缘子闪络的临界点前，防雷过电压保护器间隙放电，氧化锌避雷器动作，将过电压引入
大地，确保绝缘子及导线的正常工作。在正常工作中，工频电压被间隙隔离，保护器不承受持续工频续流，限流元件处于高阻状态，确保了电力系统的正常
运行。

线路防雷过电压保护器的结构特点

充分发挥氧化锌电阻片的非线性特点，克服了纯间隙防雷保护器存在的放电拉弧，易烧毁间隙电极、烧断导线等问题。
2
采用独特的高压端接线设计，可适用于导线标称截面为 35 ～ 240mm 的裸导线和绝缘导线（配有橡胶防护罩）。
线路雷电冲击电流很大，在设计生产时采用电性能特殊的氧化锌电阻片，充分保证了线路的防雷过电压作用。
经过大量试验和实际应用，我们提供的间隙距离，有效的限制雷电过电压和部分操作过电压，同时也避免了限流避雷器的频繁动作，提高了产品的运行寿命。

线路防雷过电压保护器技术参数

工频放电电压 本体直流参考 本体雷电冲击 间隙距离
型号
kV（有效值）大于 电压 kV（峰值）大于 残压 kV（峰值）小于 mm
6kv 16 13 27 40±5
10kv 26 20 45 45±5

过电压防雷装置技术参数

额定电压 8/20µS 2mS 4/10µS 爬电比距
产品型号 间隙距离
kV 标称电流下残压 kV 方波通流容量 A 冲击电流容量 kA mm/kV
XFLCHY5C-42/120 42 ≤ 120 250 65 ≥ 31 200±10
YH10CX-96/280 96 ≤ 280 600 100 ≥ 25 550±20
YH10CX-192/560 192 ≤ 560 800 100 ≥ 25 900±50
