防雷过电压保护器 A
Lightning Protection Overvoltage Protector

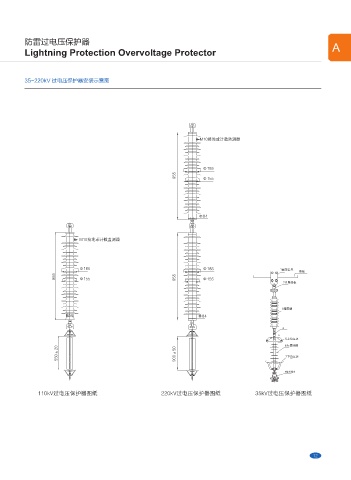

35-220kV 过电压保护器安装示意图

M10接地或计数监测器

Φ185
955 Φ155

Φ84

M10接地或计数监测器

Φ185 Φ185 1固定金具
导线
955 Φ155 955 Φ155
2直角挂板

3避雷器
Ă84 Φ84

4
5上均压环
6支撑间隙
550±20 900±50 7下均压环

8悬垂线夹

110kV过电压保护器图纸 220kV过电压保护器图纸 35kV过电压保护器图纸
