避雷器
Arrester

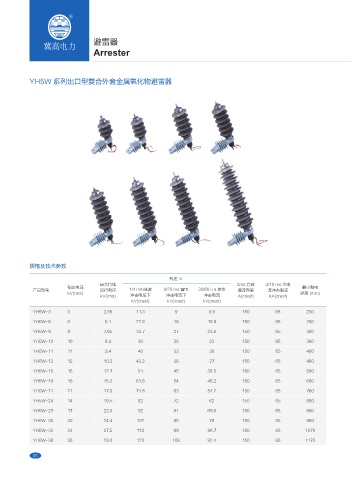

YH5W 系列出口型复合外套金属氧化物避雷器

规格及技术参数

残压 ≯
最大持续 2ms 方波 4/10 ms 大电
额定电压 最小爬电
产品型号 运行电压 1/4 ms 陡波 8/20 ms 雷电 30/60 n s 操作 通流容量 流冲击耐受
kV(rms) 距离 (mm)
kV(rms) 冲击电压下 冲击电流下 冲击电流 A(crest) KA(crest)
kV(crest) kV(crest) kV(crest)
YH5W-3 3 2.55 11.3 9 8.9 150 65 250
YH5W-6 6 5.1 22.6 18 16.8 150 65 250
YH5W-9 9 7.65 33.7 27 23.8 150 65 360
YH5W-10 10 8.4 36 30 23 150 65 360
YH5W-11 11 9.4 40 33 30 150 65 460
YH5W-12 12 10.2 42.2 36 27 150 65 460
YH5W-15 15 12.7 51 45 38.5 150 65 560
YH5W-18 18 15.3 61.5 54 46.2 150 65 660

YH5W-21 21 17.0 71.8 63 54.2 150 65 760
YH5W-24 14 19.5 82 72 62 150 65 860
YH5W-27 17 22.0 92 81 69.8 150 65 860
YH5W-30 30 24.4 102 90 79 150 65 960
YH5W-33 33 27.5 112 99 86.7 150 65 1070
YH5W-36 36 29.0 123 108 92.4 150 65 1170
