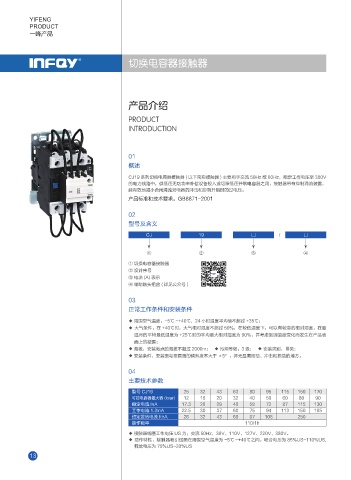

切换电容器接触器

产品介绍

PRODUCT
INTRODUCTION

01
概述

CJ19 系列切换电容器接触器 ( 以下简称接触器 ) 主要用于交流 50Hz 或 60Hz，额定工作电压至 380V
的电力线路中，供低压无功功率补偿设备投入或切除低压并联电容器之用，接触器带有抑制涌流装置，
能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。
产品标准和技术要求：GB8871-2001

02
型号及含义

CJ 19 □ / □

① ② ③ ④
① 切换电容器接触器
② 设计序号
③ 电流 (A) 表示
④ 辅助触头组合 ( 详见公众号 )

03
正常工作条件和安装条件
◆ 周围空气温度：-5℃ ~+40℃，24 小时温度平均值不超过 +35℃；
◆ 大气条件：在 +40℃时，大气相对湿度不超过 50%，在较低温度下，可以有较高的相对湿度，在最
湿月的平均最低温度为 +25℃时的平均最大相对湿度为 90%，并考虑到因温度变化而发生在产品表
面上的凝露；
◆ 海拔：安装地点的海拔不超过 2000m； ◆ 污染等级：3 级； ◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面的倾斜度不大于 ±5°，并无显著摇动、冲击和振动的地方。

04
主要技术参数

型号 CJ19 25 32 43 63 80 95 115 150 170
可控电容器最大容 (kvar) 12 18 20 32 40 50 60 80 90
额定电流 InA 17.3 26 29 46 58 72 87 115 130
工作电流 1.3InA 22.5 30 37 60 75 94 113 150 165
约定发热电流 IthA 26 32 43 69 87 108 250
操作频率 110/1h

◆ 接触器线圈工作电压 US 为：交流 50Hz，36V、110V、127V、220V、380V。
◆ 动作特性：接触器吸引线圈在周围空气温度为 -5℃ ~+40℃之间。吸合电压为 85%US~110%US,
释放电压为 75%US~20%US
