P. 26

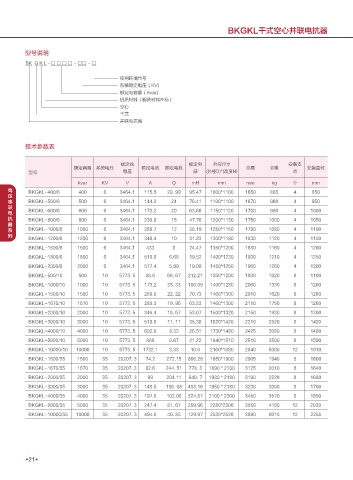

BKGKL干式空心并联电抗器
型号说明
BK G K L -□ □ □ □ - □□ - □
使用环境代号
系统额定电压（KV)
额定电容量（Kvar)
铝质材料（铜质材料不标）
空心
干式
并联电抗器
技术参数表
额定端 额定电 外形尺寸 安装支
额定容最 系统电压 额定电流 额定电抗 总高 总重 安装直径
型号 电压 感 (外径D)*(高度H) 点
kvar KV V A Q mH mm mm kg 个 mm
高 BKGKL-400/6 400 6 3464.1 115.5 29. 99 95.47 1000*1100 1650 885 4 850
压
串 BKGKL-500/6 500 6 3464.1 144.3 24 76.41 1100*1100 1670 960 4 950
联
电 BKGKL-600/6 600 6 3464.1 173.2 20 63.66 1150*1120 1700 980 4 1000
抗 BKGKL-800/6 800 6 3464.1 230.9 15 47.76 1200*1130 1750 1000 4 1050
器
系 BKGKL-1000/6 1000 6 3464.1 288.7 12 38.19 1250*1150 1790 1080 4 1100
列
BKGKL-1200/6 1200 6 3464.1 346.4 10 31.83 1300*1180 1830 1120 4 1150
BKGKL-1500/6 1500 6 3464.1 433 8 24.47 1350*1200 1880 1160 4 1200
BKGKL-1800/6 1800 6 3464.1 519.6 6.68 19.52 1400*1230 1930 1210 4 1250
BKGKL-2000/6 2000 6 3464.1 577.4 5.99 19.09 1450*1250 1960 1260 4 1300
BKGKL-500/10 500 10 5773. 5 86.6 66. 67 212.21 1300*1200 1930 1020 8 1100
BKGKL-1000/10 1000 10 5773. 5 173.2 33. 33 106.09 1400*1280 2060 1330 8 1200
BKGKL-1500/10 1500 10 5773. 5 259.8 22. 22 70.73 1460*1300 2910 1620 8 1260
BKGKL-1670/10 1670 10 5773. 5 289.3 19. 96 63.53 1460*1300 2110 1750 8 1260
BKGKL-2000/10 2000 10 5773. 5 346.4 16. 67 53.07 1500*1320 2150 1930 8 1300
BKGKL-3000/10 3000 10 5773. 5 519.6 11. 11 35.36 1620*1420 2310 2520 8 1420
BKGKL-4000/10 4000 10 5773. 5 692.8 8.33 26.51 1730*1480 2425 3080 8 1480
BKGKL-5000/10 5000 10 5773. 5 866 6.67 21.22 1840*1510 2510 3500 8 1590
BKGKL-10000/10 10000 10 5773. 5 1732.1 3.33 10.6 2160*1680 2840 5000 12 1910
BKGKL-1500/35 1500 35 20207. 3 74.2 272.15 866.28 1850*1900 2905 1940 8 1600
BKGKL-1670/35 1670 35 20207. 3 82.6 244. 51 778. 3 1890 * 2100 3125 2010 8 1640
BKGKL-2000/35 2000 35 20207. 3 99 204.11 649. 7 1930 * 2180 3190 2220 8 1680
BKGKL-3000/35 3000 35 20207. 3 148.5 136. 08 433.16 1950 * 2180 3230 3000 8 1700
BKGKL-4000/35 4000 35 20207. 3 197.6 102.06 324.87 2100 * 2300 3450 3570 8 1850
BKGKL-5000/35 5000 35 20207. 3 247.4 81. 67 259.96 2280*2300 3550 4100 12 2030
BKGKL-10000/35 10000 35 20207. 3 494.6 40. 83 129.97 2535*2520 3890 6015 12 2255
21
