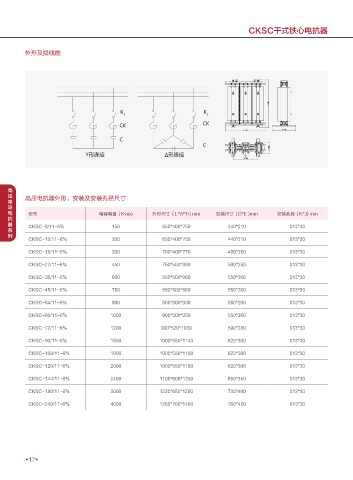

CKSC干式铁心电抗器

外形及接线图

M M
3 3
EM EM

E
E
[ᛈ䝄ᬋ ʷᛈ䝄ᬋ

高
压 高压电抗器外形，安装及安装孔径尺寸
串
联
电 型号 电容容量（Kvar) 外形尺寸（L*W*H) mm 安装尺寸（D*E )mm 安装孔径（K*J) mm
抗
器 CKSC-9/11-6% 150 650*400*750 440*210 013*30
系
列
CKSC-12/11-6% 200 650*400*750 440*210 013*30
CKSC-18/11-6% 300 700*400*770 480*250 013*30

CKSC-27/11-6% 450 750*500*860 500*250 013*30

CKSC-36/11-6% 600 850*500*860 550*260 013*30
CKSC-45/11-6% 750 850*500*860 550*260 013*30

CKSC-54/11-6% 900 900*500*930 550*260 013*30

CKSC-60/11-6% 1000 900*500*930 550*260 013*30
CKSC-72/11-6% 1200 900*520*1080 590*280 013*30

CKSC-90/11-6% 1500 1000*550*1140 620*300 013*30

CKSC-108/11-6% 1800 1000*550*1180 620*300 013*30
CKSC-120/11-6% 2000 1000*550*1180 620*300 013*30

CKSC-144/11-6% 2400 1100*600*1250 650*350 013*30

CKSC-180/11-6% 3000 1220*650*1290 730*400 013*30
CKSC-240/11-6% 4000 1280*700*1400 760*420 013*30

17
