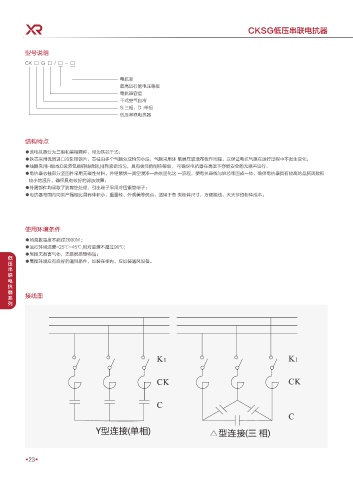

CKSG低压串联电抗器


          型号说明

          CK  □  G  □  /  □  -  □

                                         电抗率
                                         最高运行的电压等级
                                         电抗器容量
                                         干式空气自冷
                                         S:三相,D :单相
                                         低压串联电抗器



          结构特点

          ●该电抗器分为三相和单相两种,均为铁芯干式;
          ●铁芯采用优质进口冷轧硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环 氧层压玻璃布板作间隔。以保证电抗气隙在运行过程中不发生变化;
          ●线圈采用H级或C级漆包扁铜线绕制,排列紧密均匀,具有极佳的耐热等级, 可确保电抗器在高温下亦能安全的无噪声运行;
          ●电抗器芯柱部分坚固件采用无磁性材料,并经预烘一真空浸漆一热烘固化这 一流程,使电抗器线与铁芯牢固成一体,确保电抗器具有较高的品质因数和
             较小的温升,确保具有较好的滤波效果;
          ●外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子;
          ●电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,适用于各 类柜体尺寸,方便接线,大大节约柜体成本。






          使用环境条件
          ●场海拔高度不超过2000M ;
          ●运行环境温度-25℃~45℃,相对温度不超过90℃;
          ●周围无有害气体,无易燃易爆物品;
    低
    压     ●周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
    串
    联
    电
    抗
    器     接线图
    系
    列































           23
