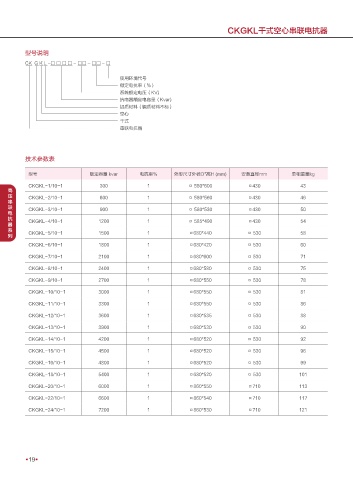

CKGKL干式空心串联电抗器

型号说明

CK G K L -□ □ □ □ - □□ - □□ - □

使用环境代号
额定电抗率（%）
系统额定电压（KV)
抗电器额定电容量（Kvar)
铝质材料（铜质材料不标）
空心
干式
串联电抗器

技术参数表

型号 额定容量 kvar 电抗率％ 外形尺寸外径D*高H (mm) 安装直径mm 单相重量kg

CKGKL-1/10-1 300 1 ¤ 580*600 ¤430 43
高
压 CKGKL-2/10-1 600 1 ¤ 580*560 ¤430 46
串
联 CKGKL-3/10-1 900 1 ¤ 580*530 ¤430 50
电
抗 CKGKL-4/10-1 1200 1 ¤ 585*490 ¤430 54
器
系 CKGKL-5/10-1 1500 1 ¤680*440 ¤ 530 58
列
CKGKL-6/10-1 1800 1 ¤680*420 ¤ 530 60

CKGKL-7/10-1 2100 1 ¤680*600 ¤ 530 71
CKGKL-8/10-1 2400 1 ¤680*580 ¤ 530 75
CKGKL-9/10-1 2700 1 ¤680*550 ¤ 530 78

CKGKL-10/10-1 3000 1 ¤680*550 ¤ 530 81
CKGKL-11/10-1 3300 1 ¤680*550 ¤ 530 86

CKGKL-12/10-1 3600 1 ¤680*535 ¤ 530 88
CKGKL-13/10-1 3900 1 ¤680*530 ¤ 530 90

CKGKL-14/10-1 4200 1 ¤680*520 ¤ 530 92
CKGKL-15/10-1 4500 1 ¤680*520 ¤ 530 96

CKGKL-16/10-1 4800 1 ¤680*520 ¤ 530 99
CKGKL-18/10-1 5400 1 ¤680*520 ¤ 530 101

CKGKL-20/10-1 6000 1 ¤860*550 ¤710 113
CKGKL-22/10-1 6600 1 ¤860*540 ¤710 117

CKGKL-24/10-1 7200 1 ¤860*530 ¤710 121

19
