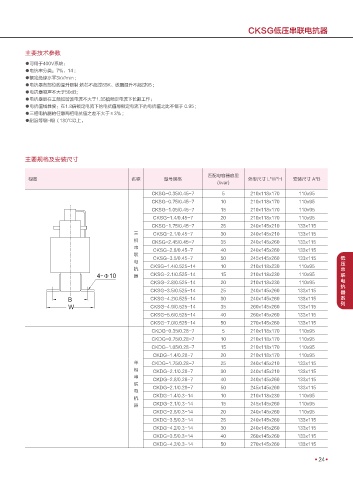

CKSG低压串联电抗器


          主要技术参数

          ●可用于400V系统;
          ●电抗率分类:7%、14 ;
          ●额定绝缘水平3kV/min ;
          ●电抗器各部位的温升限制:铁芯不超过85K、线圈温升不超过95 ;
          ●电抗器噪声不大于50dB;
          ●电抗器能在工频加谐波电流不大于1.35倍额定电流下长期工作;
          ●电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于 0.95 ;
          ●三相电抗器的任意两相电抗值之差不大于±3% ;
          ●耐温等级H级(180℃以上。






          主要规格及安装尺寸

                                                                       匹配电容器容里
           视图                                名称         型号规格                         外形尺寸 L*W*H     安装尺寸 A*B
                                                                          (kvar)
                                                    CKSG-0.35/0.45-7        5        210x118x170      110x95
                                                    CKSG-0.75/0.45-7       10        210x118x170      110x95
                                                    CKSG-1.05/0.45-7       15        210x118x170      110x95
                                                     CKSG-1.4/0.45-7       20        210x118x170      110x95
                                                    CKSG-1.75/0.45-7       25        240x145x210     133x115
                                              三      CKSG-2.1/0.45-7       30        240x145x210     133x115
                                              相     CKSG-2.45/0.45-7       35        240x145x260     133x115
                                              串
                                                     CKSG-2.8/0.45-7       40        240x145x260     133x115
                                              联
                                                     CKSG-3.5/0.45-7       50         245x145x260    133x115        低
                                              电                                                                     压
                                                    CKSG-1.4/0.525-14      10        210x118x230      110x95
                                              抗                                                                     串
                                              器     CKSG-2.1/0.525-14      15        210x118x230      110x95        联
                                                    CKSG-2.8/0.525-14      20        210x118x230      110x95        电
                                                                                                                    抗
                                                    CKSG-3.5/0.525-14      25        240x145x260     133x115        器
                                                    CKSG-4.2/0.525-14      30        240x145x260     133x115        系
                                                                                                                    列
                                                    CKSG-4.9/0.525-14      35        260x145x260     133x115
                                                    CKSG-5.6/0.525-14      40        260x145x260     133x115
                                                    CKSG-7.0/0.525-14      50         270x145x260    133x115
                                                    CKDG-0.35/0.28-7        5        210x118x170      110x95
                                                    CKDG-0.75/0.28-7       10        210x118x170      110x95
                                                    CKDG-1.05/0.28-7       15        210x118x170      110x95
                                                     CKDG-1.4/0.28-7       20        210x118x170      110x95
                                              单     CKDG-1.75/0.28-7       25        240x145x210     133x115
                                              相      CKDG-2.1/0.28-7       30        240x145x210     133x115
                                              串
                                                     CKDG-2.8/0.28-7       40        240x145x260     133x115
                                              联
                                                     CKDG-2.1/0.28-7       50         245x145x260    133x115
                                              电
                                                     CKDG-1.4/0.3-14       10        210x118x230      110x95
                                              抗
                                              器      CKDG-2.1/0.3-14       15         245x145x260     110x95
                                                     CKDG-2.8/0.3-14       20        240x145x260      110x95
                                                     CKDG-3.5/0.3-14       25        240x145x260     133x115
                                                     CKDG-4.2/0.3-14       30        240x145x260     133x115
                                                     CKDG-3.5/0.3-14       40        260x145x260     133x115
                                                     CKDG-4.2/0.3-14       50         270x145x260    133x115
